Линия для изготовления прямоугольных и круглых профильных труб HB127

   Линия для производства высокочастотной сварной трубы:Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по  прочности свариваемому металлу.

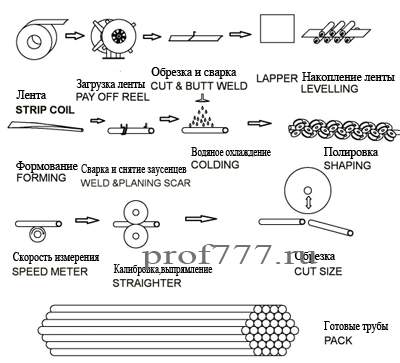

    Технологический процесс:

   С помощью этой линии сварки оцинкованные трубы нужно добавить устройство дабавки оцинка после снятие грата

   Технические характеристики:

Диаметр готовой трубы:  63.5-127 мм

Толщина стенки готовой трубы: 1.0-4.0 мм квадратая труба до 3.0мм

Длина готовой трубы: 4-8 м

Скорость производства: 20-50 м/мин

Вес катушки: до 5.0т.

 Состав линии:

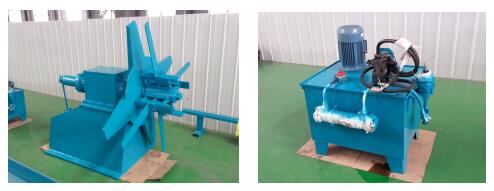

 Разматыватель гидравлический

Вес катушки до 5.0т. Ширина ленты: 100-240мм внешний диаметр: 450-550мм, внутренний диаметр:800-1500мм долщина ленты:1.0-4.0мм

Накопитель стальной полосы

Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YСТ 7.5кВт

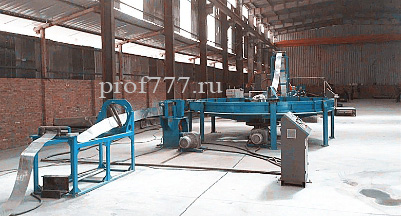

Устройство для хранения и подачи ленты

Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии.диаметр 6.0м.скорость 150м.за минуту.

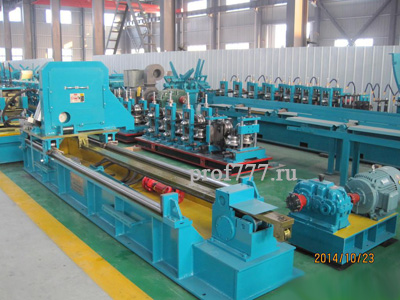

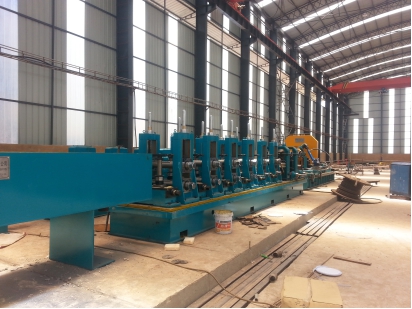

Основная формовочная машина

Пила с компьютером управления(САУ)

Махсимальный диаметр пилы:127мм

Долщина пилы:4.0мм

Длина и точность пилы:3-12м,≤±3мм

гидравлический

Размер пилы:750мм

Потянутый мотор:37кВт.

Мощность двигателя пилы:55кВа.

Скорость пилы:50м.за минуту.

  Приемные столы

Требования к производственному условию:

Питание:380V/220V;50HZ;Трехфвзная четырехпроводная

Мощность основной формовочной машины: Высокочастотный сварочный 400кВт. мощность главного двигателя 440 кВт. Вспомогательный 200кВт. Общая мощность линии: 1040кВт.

Помещение: 80м.х5м. Помещение для высокочастотной:5мх5мх2.8м.

Емкость резервуара для воды: 30 м3,Насосы высокого давления 1шт.

Воздушный компрессор 1шт.

Подъемное оборудование 5-10т. 2шт.

Расходные материалы: высокочастотный кабель, подключить устройство

Магнит, пила

Гарантия: 1 год

Срок изготовления: 1.5 месяца
