Линия для производства С-образного и П-образного профилей ЛСТК

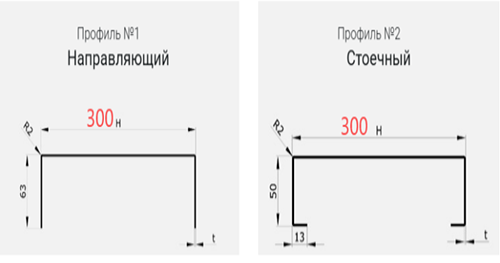

Чертеж на профили:

Основные характеристики:

Режим работы: автоматический

Материал заготовки: оцикованная сталь

Толщина профиля: 3мм

Материал вала: сталь 45

Диаметр вала: 85мм (сплошной вал)

Количество клетей: 16

Материал роликов: Cr15 с хромированием

Ширина профиля: 300мм

Ширина загибы: 15мм

Высота профиля: 50мм и 63мм

Мощность серводвигателя: 11KW

Режим привода: цепной привод 1.5 дюйма

Материал ножницей: Cr12

Скорость производства: 4-5 м / мин

Состав линии

1) Гидравлический разматыватель

Предназначен для непрерывной подачи ленты из рулона в прокатный стан .

Ширина рулона: до 500мм . Внутрений диаметр рулона: 580-630мм, грузоподъе мность 3 т . Мощность двигателя: 4 кВт . Мощность гидронасоса: 3 кВт .

2) Устройство для поправки ленты

Количество вала для поправки: 7шт. (3шт. в верх+4шт. в низу)

Диаметр вала: Ф80мм

3) Гидравлический пресс для перфорации

  Данное    устройство    предназначен    для     перфорации    напрофилях . Мощность гидронасоса: 5.5 кВт . Количество штампа для перфорации: 2 ком . (1  ком .  для  пуклёвки с маленькими отверстиями Ф3,  1  ком .  для  прибовки  отверстия  Ф12)

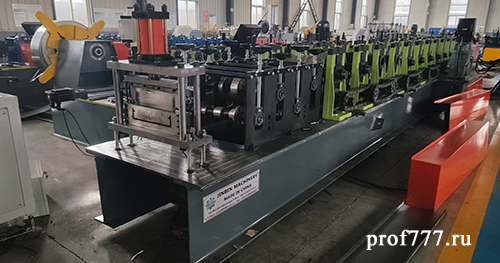

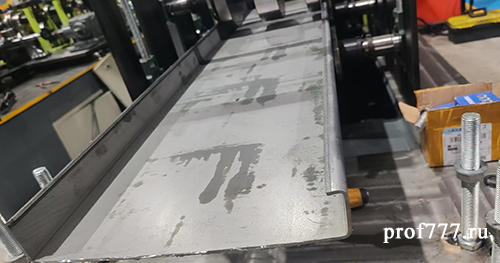

4)Прокатный стан

  Предназначен для последовательного гиба и формовки полосы проката до   требуемой    конфигурации    профиля .    На   раме    прокатного    стана установлены    формующие    клети,    ножницы     гильотины    профильные, направляющее заправочное устройство, электропривод .

5) Автоматическое отрезное устройство

Установлены   на    раме   прокатного    стана .    Фигурный    нож   обеспечивает качественную отрезку профиля необходимой длины .

6) Гидравлический насос

Количество насоса: 3 шт .  1 из них для разматывателя,  1 из них для гидравлического пресса, остальный для отрезного устройства .

Состов : гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары .  Норма гидросмесь:46#

7) Автоматическая система управления (АСУ)

АСУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла . Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций). Программа по марке Delta.

Достоинства АСУ:Обеспечивает плавный пуск-стоп линии (пуск линии без рывков нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

Отсутствуют пусковые токи, вызывающие поломки электрической схемы); Обеспечивает долговечность эксплуатации (щадящий режим);

Увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);Обеспечивает точность реза по длине и .т .В экране показано русский, английский и китайский язык .

8) приемный стол
