Оборудование для производства сэндвич панелей
Состав оборудования для сэндвич панелей:
Разматыватель
Стан прокатный профилирующий
Подаватель;
Формовая машина сэндвич-панелей
Отрезное устройство;
Приемный стол;
Система автоматического управления.
Общие сведения оборудования:
Эта производственная линия имеет следующие компоненты :
(1)Оборудование для производства профнастила,включают: механический разматыватель, стан прокатный профилирующий.
(2)Стан формовки, включают: ручная подача минваты ламелей, устройство для клея, Формовая машина сэндвич-панелей
(3)Отрезное устройство
(4)Вспомогательное оборудование
Оборудование для производства профнастила:
Механический разматыватель, 3шт
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
Внутренний диаметр рулона: 1м
Осевая нагрузка: 5 т.
Стан прокатный профилирующий
Профилегибочный стан для кровельного профнастила, 1 шт
|
Длина стана
|
6.2m
|
Ширина стана
|
1.5m
|
Высота стана
|
1.3m
|
|
Электродвигатель
|
3kw
|
Вольтаж
|
380V
|
|
Скорость прокатки
|
8-12m/min
|
|
Кол-во рабочих клетей
|
13
|
|
Диаметр клетей
|
Ø70mm 45# твердым хромом
|
|
Способ передачи
|
цепной передачи
|
|
Толщина прокатки
|
0.25-0.8mm
|
|
вес
|
Около 3.5т
|
|
Срок изготовления стана
|
15 дней
|
Профилегибочный стан для стенового профнастила, 2 шт
|
Длина стана
|
6m
|
Ширина стана
|
1.3m
|
Высота стана
|
1.3m
|
|
Электродвигатель
|
3kw
|
Вольтаж
|
380V
|
|
Скорость прокатки
|
8-12m/min
|
|
Кол-во рабочих клетей
|
13
|
|
Диаметр клетей
|
Ø70mm 45# твердым хромом
|
|
Способ передачи
|
цепной передачи
|
|
Толщина прокатки
|
0.25-0.8mm
|
|
вес
|
Около 3т
|
|
Срок изготовления стана
|
15 дней
|
|
Примечание: один профилегибочный стан для стенового профнастила над другим станом для кровельного профнастила.
|
Стан формовки:
Подаватель
Ручная подача минваты ламелей
Устройство для клея
Насос клея: 2штуки

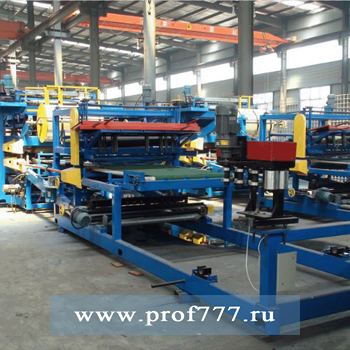

Формовая машина сэндвич-панелей
|
Габариты
|
27000*2800*3000mm
|
|
Установленная мощность
|
35KW
|
|
Редуктор
|
2шт
|
|
Скорость изготовлени
|
6-10 m/min
|
|
Масса
|
Около 18.0 т
|
|

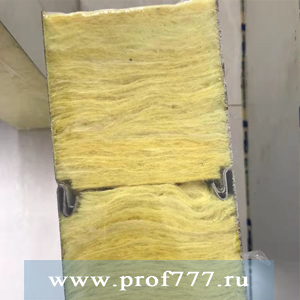

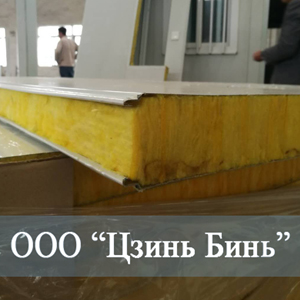

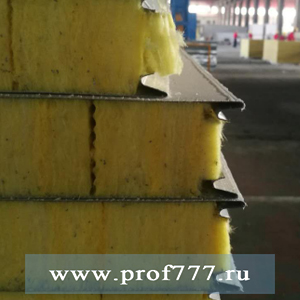

Толщина сэндвич-панелей
|
50-250mm
|
|
Кол-во склеивающих осей
|
55 ряд(диаметр осей Φ180mm)
|
|
Рама
|
состовляет из 80х 180 mm прямоугольных труб
|
|
Отрезное устройство
|
пневмоцилиндр ход, Электродвигатель 5.5KW
|
Отрезное устройство:
Максимальная толщина сэндвич панели для резки 250мм, Электродвигатель 5.5KW
Вспомогательное оборудование
Приемный стол, длина 6м по 2шт..
Система автоматического управления (САУ) (Русское и английское меню)
|
Вольтаж
|
380v
|
|
Способ управления
|
PLC
|
|
Пользовательский интерфейс
|
Тайда(Тайвань)
|
Производительность: Обычно 0-280 м2/час, Если рабочие опытные, то можно достигать 400м2/час,
Срок изготовления:50 дней
Условия платёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.
Гарантие: Гарантие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год. |
