Станок для производства евроштакетника модель 138

Основные характеристики:

Толщина стали:0.3 мм-0.7мм

Скорость производства:0-12m/min

Кол-во рабочих клетей: 13клетей

Входящая ширина ленты:138мм

Диаметр клетей:Ф50мм

Габариты основной линии: 4000ммх500ммх1200мм

Установленная мощность 5.2 кВт

Вес:1.5Т

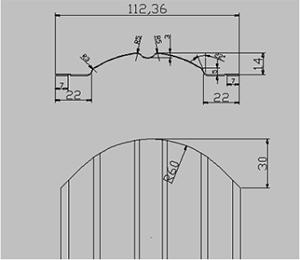

Чертеж:

Состав оборудования:

1) Разматыватель рулонного металла

2) Профилирующий стан(Ролформинг и Гильотина интегрирована в раму ролформинга)

3) Система автоматического управления

4) Гидравлическая резка

5) Приемный стол

Комплекность оборудования:

Разматыватель рулонного металла

Грузоподъёмность: 500 кг

Механизм разжима: механический (ручной)

Профилирующий стан

Ролформинг

Привод ролформинга: электро-механический

Количество клетей:13

Материал валы стали:45 сталь

Установленная мощность: 2.2кВт

Электронника:DELIXI

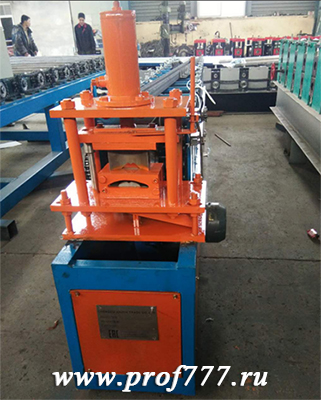

Гильотина интегрирована в раму ролформинга

Гильотина выполняет фигурный рез (обрубку углов)

Материал ножи:Gcr12

Привод: гидромеханический

Установленная мощность: 3.0кВт

3Dфигурная резка

Система автоматического управления

на базе комплектующих Mitsubishi  (Япония)

Приемный стол

Размер: 3000мм(длина) х 550мм(ширина)

Смема работы линии

Срок изготовления: 25 дней
