Станок 2-х ручьевой для изготовления Т-профилей

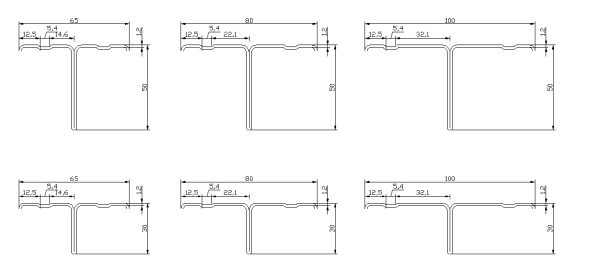

Чертежи Т-профилей

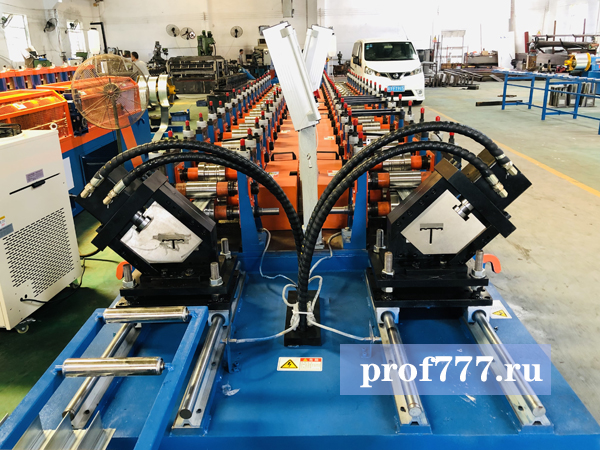

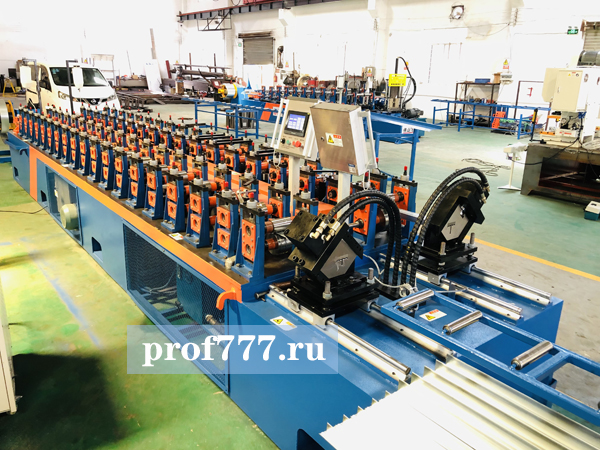

Вид станка:

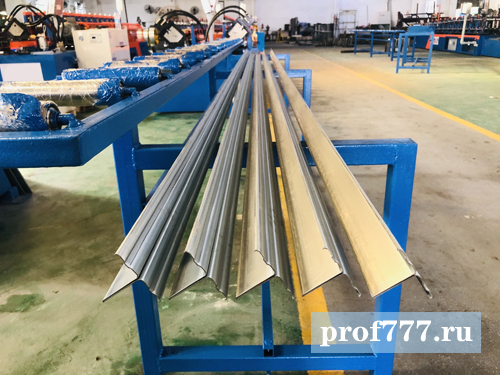

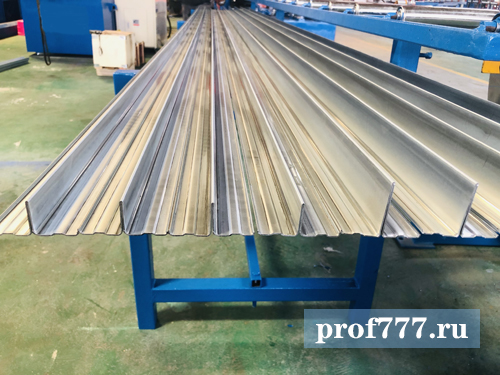

Виды готовых продукций:
Основные характиристики линии:
|
Толщина металла
|
1.2mm
|
|
Станок 2-х ручьевой
|
50*65/50*80/50*100
|
|
30*65/30*80/30*100
|
|
Материал
|
Оцинкованная сталь
|
|
Ширина заготовки
|
По чертежам
|
|
Скорость производства
|
25-27 m/min
|
|
Устройство для правки
|
2 валов
|
|
Кол-во рабочих клетей
|
20 клетей
|
|
Материал ролики
|
Gr12
|
|
Твердость термообработки
|
HRC88-59
|
|
Обработка поверхности ролики
|
Термообработка и полировка
|
|
Диаметр валы
|
Φ50mm
|
|
Материал валы
|
Хромированная сталь 40
|
|
Материал ножа
|
GR12MOV
|
|
Термическая обработка
|
HRC 60-62
|
|
Толщина боковины
|
40mm ( отдельно)
|
|
Подшипники
|
60308
|
|
Подшипники
|
Харбин
|
|
Питание
|
380 V 50/60 HZ
|
|
Мощность
|
7.5+7.5+7.5KW (если 2 двигатели, или 11+7.5 один двигатель)
|
|
Способ передачи
|
Цепной привод редуктора серии R
|
|
Сенсорный экран
|
Delta 7 дюймов(1 или 2)
|
|
PLC
|
Тайваньский FATEK 30 баллов
|
|
Инвертор
|
Delta
|
|
Контактор
|
Schneider
|
|
Энкодер
|
Omron 1000 pulse
|
|
Электромагнитный клапан
|
Провод охлаждения и нагрева воздуха
|
|
Линейная направляющая и шариковый винт
|
Закаленный хромированный стержень
|
Технология производства и состав линии:
Процесс технологии производства: Рулон материала – размотка (двойная) – профилирование (двойное) – резка (двойная) – готовый профиль
Состав линии:
Разматывател
Плита введения металла
Стан профилегибочный
Отрезное устройство(автоматическое)
Система автоматического управления (САУ) фирмы
Приемный стол
|
