Станок для производства фасонных труб из круглых

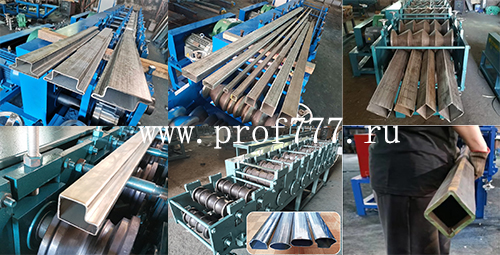

Фото станка и готовой продукции для справки:

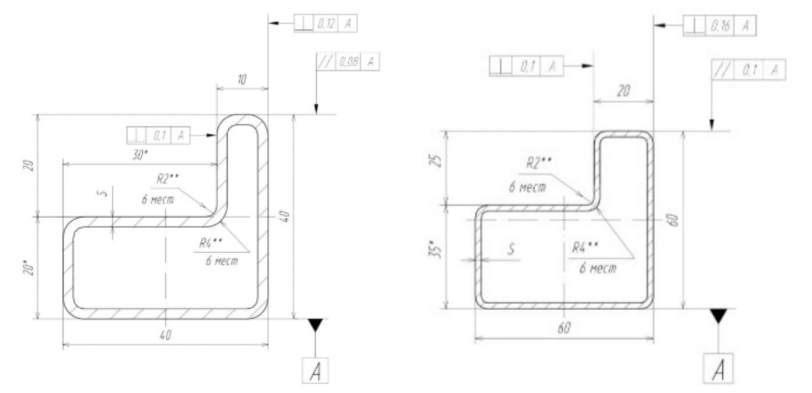

Чертеж готовых труб:
Технические характеристики:
Исходная труба: Сварная холоднокатаная железная труба, толщина стен 1.7мм -2.5мм(толщины стен можно делать по требованию казазчика ), диаметр ф50мм и ф74мм
Мощность двигателя: 11 кВт
Редуктор: Тип 400
Количество клетей: 10 клетей для формовки + 2 клети для правки
Производительность: 10 м/мин
Диаметр валов: ф70мм
Материал валов: 40Cr после закалки и отпуска
Материал роликов: Термообработка GCr15 после финишной обработки (Два комплекта, один комплет роликов на станке, другой для замены)
Способ передачи: зубчатая передача, материал 20CrMnTi
Модель подшипника:цилиндрический роликоподшипник NJ312
Стеновая панель: Интегрированная доска формата А3, толщина 30 мм, на другой стороне - панель в виде портала
Оснащен электрической коробкой
|
