Линия для производства прямошовной профильной трубы модель НВ50

Основные характеристики:

Серия трубы:стальная лента для общей углеродистой стали Q195, Q235, Q16Mn и другой горячей или холодной прокатной лентой

Способ сварки: высокочастотная индукционная сварка, высокочастотная мощность 200 кВт

Диаметр изготовления трубы:Φ16—Φ76mm

Тип труб: прямоугольный и круглый

Ток питание:AC380V 3 фазы 50HZ AC220

Ширина ленты: 305mm

Скорость производства:20-100 m/min

мощность: 400.0 kw

Вес: 24.0 T

Состав оборудования:

 Разматыватель, накопитель ленты, основная формовочная машина, компьютерная летающая пила, автоматический приемный стол, высокочастотные электроприборы 200кВт.

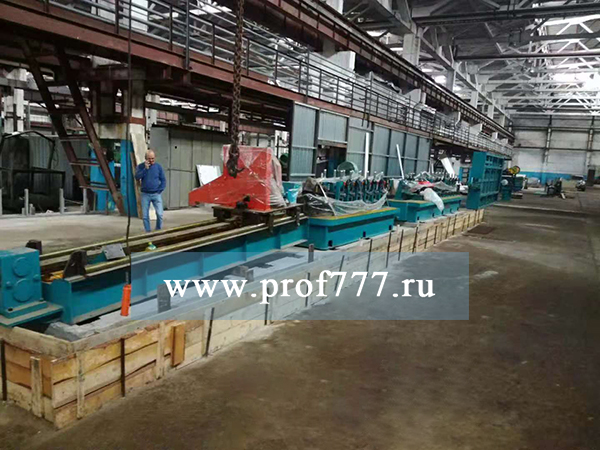

Вид линии:

Разматыватель:

Форма структуры: Два рабочие места, механическое натяжение

Ширина ленты:240мм

наружный диаметр ленты: макс.Ф1600мм

Внутренний диаметр ленты:Ф350-550Ф:

Высота поддержки:1000мм

Вес погрузки: Максим на 3тонн.

Накопитель ленты:

Форма структуры: прямоугольная рама, пневматическая подача, ручная регулировка винтов

Толщина ленты: максим 3,25м

Ширина ленты: максим 240мм

Емкость: максим 200м

Мощность мотора: 5,5кВт.

Скорость: максим 150м за минуту

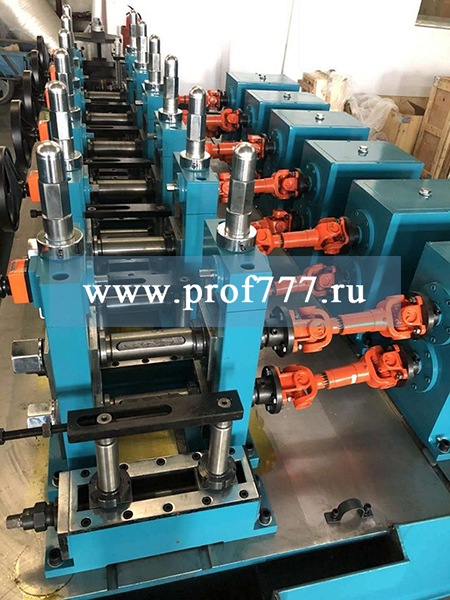

Основная формовочная машина:

Форма структуры: редукторный привод передачи

Формовочная счасть:  подача - девять нивелирующих ниток - подача -7 плоская 7

часть сварки: направляющая - экструзия - строгальный шрам - полированный - охлаждение

Часть для определения диаметра: 6 плоских 6 стоек - скорость намерения - выпрямление

способ передачи: Электродвигатель (один 132 кВт) постоянного тока через редуктор передаст мощность в раздаточный кожух, а затем через специальную вагонетку мощность универсального шарнирного вала будет передана на каждую раму плоского ролика.

Рама с плоским валом: Для установки горизонтальных роликов, общая стойка козлового типа. Не нужно регулировать высоту нижнего валка, свертывая высоту нижней линии с точностью единицы и гарантируя высокую точность регулировки. Высота вала верхнего валика можно регулировать путем регулировки гайки стойки, шатуна штока червячной шестерни, и устройство шкалы можно одновременно поднять. Плоский роликовый вал Φ60мм, материал 40Cr, закаленный и отпущенный, высокочастотный.

Вертикальный ролик: для установки вертикального ролика, вал с расщепленным валом, регулировка винтов. Его роль заключается в участии в первом уровне перехода между деформацией роликовой рамы, за которой следует трубка, чтобы преодолеть отскок после уровня броска и играть руководящую роль. Шпиндель шпинделя для одной точки опоры, легко менять валик, верхнюю пластину для вспомогательной опоры. Ось центральной оси двух роликов регулируется регулировочной гайкой, расстояние между двумя роликами регулируется вращающимся винтом, а высота вращения вертикального ролика гарантируется шайбой валка.диаметр вала валка Φ40 мм, закалка и закалка 40Cr, поверхность высокочастотной картер коробки передач: использование спирального конического зубчатого колеса, каждой коробки передач с помощью пары винтовых конических зубчатых колес и пары винтовых передач, преимущество прочное и долговечное, низкое техническое обслуживание, легко заменяется. Конический редуктор 20CrMoTi, цементация и закалка.

Компьютерная летающая пила:

Форма структуры: Управление компьютерной программой, резка трека

Диаметр резки труб: максим Ф76мм

Толщина резки: Максим 3,25мм

Точность:±3mm

Мощность: 15кВт.

Мощность приводного двигателя:15кВт.

Автоматический приемный стол:

  Он используется для транспортировки готовой трубы после обрезания летящей пилой компьютера. Стальная труба транспортируется в положение выгрузки круглым валиком и упаковывается и упаковывается.

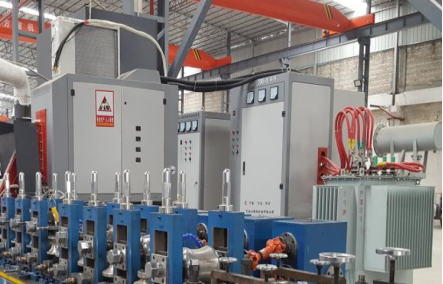

Высокочастотные электроприборы

  Сварочный аппарат представляет собой высокоэнергетическое высокочастотное индукционное нагревательное устройство с микрокомпьютером с высокой эффективностью, простой и надежной схемой, простым вводом в эксплуатацию и другими преимуществами не только для производственных предприятий, но и для улучшения производственных технологий и улучшения качества продукции, но также имеет значительный Энергосберегающий эффект. Полный комплект оборудования из шкафа выпрямителя, шкаф управления скоростью, инверторный шкаф, трансформаторы, пульт, фен-шуй и т.д. Твердотельная высокочастотная сварочная машина в соответствии с конструкцией непрерывной рабочей системы, программируемая система управления PLC реализует управление цепью синтеза сварочной машины и функцию диагностики пробоя, контролирует состояние работы оборудования через жидкокристаллический дисплей. Твердая система высокочастотной нагревательной системы.

Цена 97,000 долларов США ФОВ Гуанчжоу Китай(цена без штампов) включая таможенное оформление, упаковку, страхование, транспортные тарифы входит в стоимость товара.

Срок изготовления 50 дней.
