Линия для продольной резки тонких листов толщиной 0.05 -0.5мм
Материал режущего металла:
|
Материал металла
|
медь, медный сплав, гальванический материал
|
|
Листа толщиной
|
0.05-0.5 мм
|
|
Листа шириной
|
200-650 мм
|
|
Наружный диаметр рулонного металла
|
≤ Φ1200 мм
|
|
рулон внутреннего диаметра
|
Φ500 мм
|
|
Вес рулона
|
До 5 тонн
|
Состав линии:
1.погрузочная тележка: 1 комплект
2.Разматыватель: 1 комплект
3.Передний стол для подачи петлителя: 1 комплект
4.устройство стороннего направляющего для позиционирования: 1 комплект

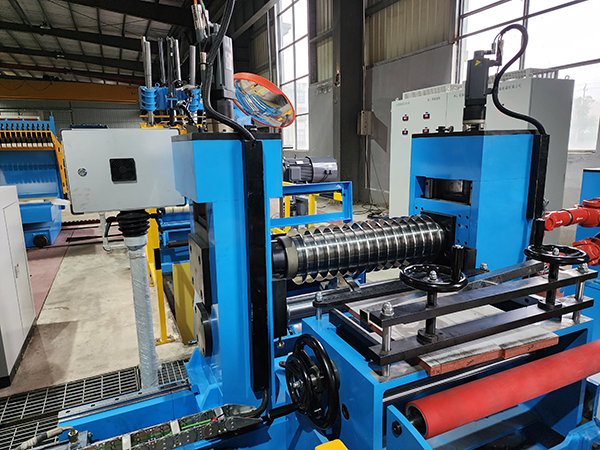

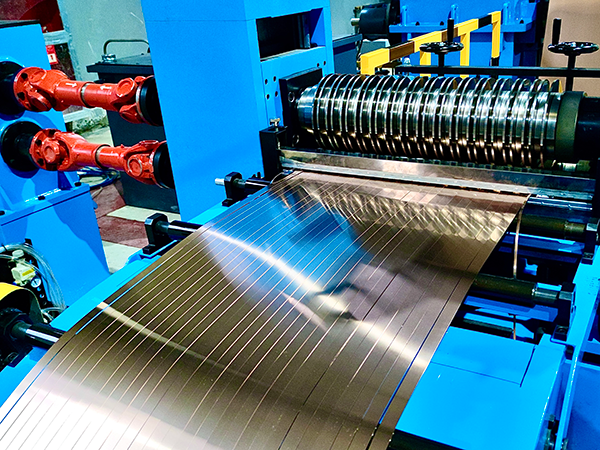

5 дисковые ножницы: 1 комплект
6 централизованный станок для намотки кромок отходов: 1 комплект
7.стол для подачи заднего петлителя: 1 комплект
8. подающий стол двойных разделителей и натяжной стол: 1 комплект
9. намоточная машина: 1 комплект
10. устроиство разгрузочных тележек типа C: 1 комплект
11. Разгрузочная траверса 1 комплект
12. Гидравлическая система 1 комплект
13. Пневматическая система 1 комплект
14. Электрическая система 1 комплект
Технические параметры продольной части:
|
Скорость продольной резки
|
0-150м/мин
|
|
Параметры вала
|
Φ110 мм×720 мм
|
|
Размер резца
|
Φ110 мм×Φ220 мм ×5 (внутренний × наружный × толщина)
|
|
Размер прокладки для ножа
|
Φ110mm×Φ150mm×B (B - спецификация толщины)
|
|
Мощность главного двигателя
|
AC 22 кВт
|
|
Подшипники
|
NSK
|
|
Точность хода ножевого вала биение вала и торца
|
≤0,003 мм
|
|
Количество прорезей
|
20
|
|
Основная часть материала
|
Ножевой вал: Материал 42CrMo, после черновой обточки, закалки и отпуска HB280-300, поверхностной закалки средней частоты HRC50-55, твердого хромирования, полировки.
Основание: закалка и отожженная стальная пластина Q235.
Дуга: ковкий чугун QT600, отожженный при низкой температуре для устранения напряжений.
|
Ссылка видео этой линии: https://www.youtube.com/shorts/H8ypE0frgRs
|
