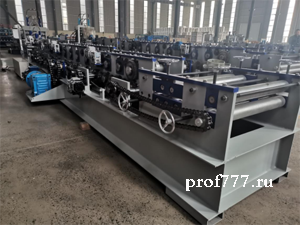

Автоматическая линия для производства кабельного лотка и крыши

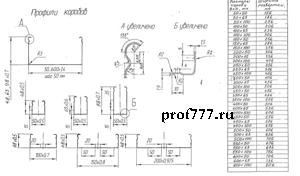

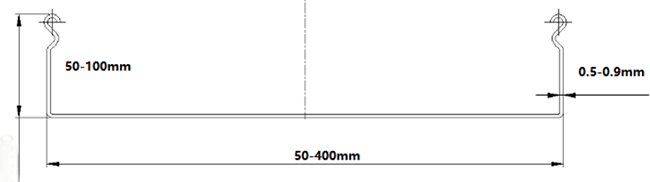

Вид кабельного лотка:

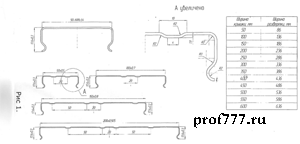

Вид крыши:
Основные технические характеристики:
Процесс технологии производства: подача металла --- правки ---гидравлическая штамповка ---- профилегиб ---- вырезание ---- готовый профилей
Технические характеристики кабельного лотка
|
Толщина металла
|
0.5-2mm
|
|
Материал
|
Оцинкованный лист
|
|
Ширина заготовки
|
По чертежам
|
|
Скорость производства
|
8-10m/min
|
|
Устройство для правки
|
13 валов
|
|
Кол-во рабочих клетей
|
18 клетей
|
|
Материал ролики
|
Подшипниковая сталь CR15
|
|
Диаметр валы
|
Φ70mm
|
|
Материал валы
|
45#
|
|
Материал ножа
|
Cr12
|
|
Рамка
|
400H
|
|
Толщина боковины
|
16mm
|
|
Метод резки
|
штамповка-резка-формовка
|
|
Питание
|
380 V 50/60 HZ
|
|
Мощность
|
11kw серводвигатель
|
|
Мощность масляного насоса
|
11kw
|
|
Габарит
|
10000mm*1500mm*1400mm
|
|
Вес
|
7000 кг
|
|
Электрическая система управления
|
PLC сенсорный экран
|
|
PLC
|
Delta
|
|
Смена типа одним ключом электрическая, нет необходимости менять матрицы
|
Технические характеристики крыши:
|
Толщина металла
|
0.5-2mm
|
|
Материал
|
Оцинкованный лист
|
|
Ширина заготовки
|
По чертежам
|
|
Скорость производства
|
15-25m/min
|
|
Устройство для правки
|
7 валов
|
|
Кол-во рабочих клетей
|
12 клетей
|
|
Материал ролики
|
Подшипниковая сталь CR15
|
|
Диаметр валы
|
Φ70mm
|
|
Материал валы
|
45#
|
|
Материал ножа
|
Cr12
|
|
Рамка
|
350H
|
|
Толщина боковины
|
16mm
|
|
Способ передачи
|
С приводом от двигателя
|
|
Метод резки
|
Отрезан после гидроформинга
|
|
Мощность масляного насоса
|
7.5kw
|
|
Питание
|
380 V 50/60 HZ
|
|
Мощность
|
11kw
|
|
Габарит
|
7500mmx1500mmx1200mm
|
|
Вес
|
4500 кг
|
|
Электрическая система управления
|
PLC сенсорный экран
|
|
PLC
|
Delta
|
|
Смена типа одним ключом электрическая, нет необходимости менять матрицы
|
Состав линии:
Гидравлический разматыватель*2
Плита введения металла и устройство для правки*2
Гидравлическая штамповка*2
Стан профилегибочный*2
Отрезное устройство(автоматическое)*2
Система гидравлического пресса*2
Система автоматического управления (САУ)*2
Приемный стол*2 |
