Станок для изготовления просечно-вытяжного листа

Узлы и детали должны быть изготовлены из материалов, специально предназначенных (подобранных) и обработанных (механически, термически, химико-термически) под необходимые условия.

Срок службы основных деталей и узлов (направляющих, поддерживающих роликов, станин, подшипников и т.д.) должен быть не менее 400 000 тонн листового материала и рассчитан на круглосуточную работу агрегата. Необходимо предусмотреть защиты на открытые резьбовые элементы, направляющие, от заклинивания, появления задиров и т.д. из-за окалины.

Изготавливаемые узлы должны быть обеспечены всевозможными защитными приспособлениями, кожухами, датчиками, автоматикой, пультами управления для безопасной, эффективной и удобной работы технологического персонала, а так же сохранения целостности оборудования.

Описание:

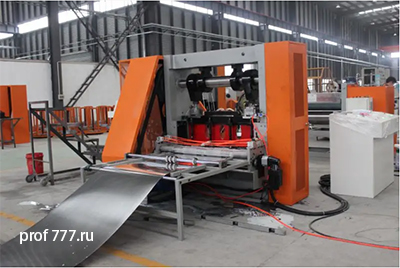

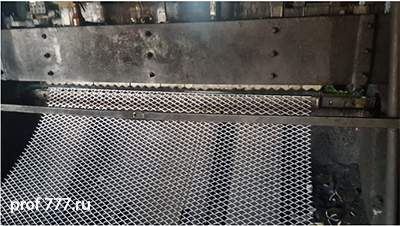

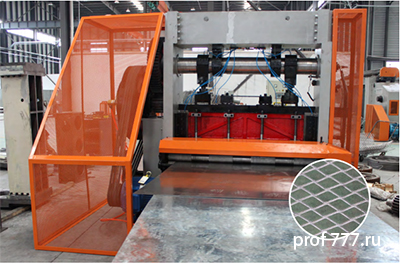

Просечно-вытяжной пресс предназначен для производства просечно-вытяжного листа из листовой стали горячекатанной, холоднокатанной, оцинкованной, нержавеющей, а также из листового алюминия, меди и других материалов.

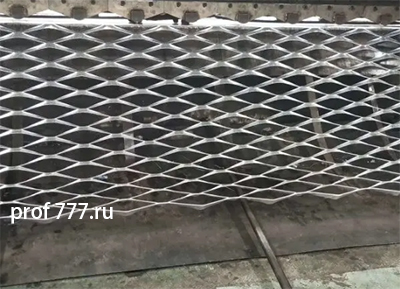

Просечно-вытяжной лист широко используются в гражданском строительстве, защитных конструкциях машин и оборудования, дорожном ограждении, ограждении спортивных стадионов, защитных сетках дорожного зеленого пояса, а также может использоваться в строительной промышленности, дорогах и мостах для стальной арматуры.

Состав линии:

1.Просечно-высечной пресс

2. Загрузочный стол

3. Механизм продольной подачи листа

4. Механизм поперечного смещения листа

5. Два комплекта ножей (2 комплекта верхних дисковых ножей с креплением по центру ножа, которые в процессе работы можно поворачивать вокруг центра ножа, а также кантовать, при износе всей режущей кромки одной стороны на другую сторону. 2 комплекта опор верхних ножей. 2 комплекта плоских нижних ножей с четырьмя режущими кромками на каждом ноже.)

Основные технические параметры:

Толщина пробивного и разрезаемого материала: 1.0мм,1.5мм,2.0мм,2.5мм,4.0мм,6.0мм,8.0м

Номинальное давление:6.3тонн,16тонн.,25тонн,40тонн,60тонн,63тонн,100тонн,160тонн,260тонн.

Ширина пробивки и резки: 600 мм,1000 мм,1250 мм,1300 мм,1500 мм,1600 мм,2000 мм,3200 мм

Способ подачи: За счет серводвигателя

Расстояние подачи: 0-40 мм

Смещение ножей: Автоматическое

Величина смещения ножей: 30 – 80 мм

Метод резки: Автоматическая резка
