Линия для формовки ПВХ из гофрированной трубы из нержавеющей стали
1.Основный состав линии
|
No.
|
Название
|
Кол-во
|
Замечания
|
|
1.1
|
Конвейерный трактор.
|
1шт
|
Рабочее напряжение 380В, 50Гц, 3Ф
|
|
1.2
|
Выпрямляющая машина.
|
1шт
|
|
1.3
|
Автоматическая подача, сушилка 75 кг.
|
1шт
|
|
1.4
|
Экструдер SJ65/28.
|
1шт
|
|
|
1.5
|
Бак охлаждающей воды 5 м.
|
1шт
|
|
|
1.6
|
Ленточный трактор.
|
1шт
|
|
|
1.7
|
Автоматическая обмотка.
|
1шт
|
|
|
1.8
|
Плесень для переформовки.
|
1шт
|
16mm,можно по требованию заказчики
|
Технические характеристики:
Трактор + правильная машина
Тяговая мощность: 0,75 кВт
Правильные колеса: 14
Метод регулировки: ручная регулировка
Экструдер SJ65/28.
Специальный экструдер для покрытия ПВХ
1) Стойка
Сварен из профильной стали и имеет высокую жесткость.
2) Коробка передач
Передаточное отношение: I= 10:1
Входная мощность: 15 кВт
Закаленная шестерня ZLYJ-173
3) Ствол и винт
Материал:38CrMoA1A, специальный тип для ПВХ-пластика
Глубина азотирования:0,3~0,6 мм, твердость азотирования: 740 HV
Шероховатость поверхности винтового вала:0,4 мкм
Соотношение сторон:28:1
Шероховатость внутренней поверхности ствола:0.8 μm
4) Нагревательное кольцо
6 комплектов нагревателей из литого алюминия
Электропитание нагревателя:220В, 50Гц, 2,6кВт/группа
5) Главный двигатель
Мощность двигателя:15 кВт Siemens Beide (экспортная комплектация)
Источник питания:3 ~ 380 В переменного тока 50 Гц
Скорость:1500 об/мин
6) Фланец головки машины
Чистовая обработка кованой стали 45 #
Азотирование поверхности
7) Электрический шкаф
Инвертор:Инвертор HOLIP, (экспортное исполнение)
Термометр:5 комплектов
Низковольтные электроприборы: контакторы, тепловые реле и небольшие реле используют Chint Electric.
Независимый шкаф управления
Автоматическая кормушка , сушилка на 75 кг:по одному
Охлаждающее устройство
Длина тела: 5 м
Метод охлаждения: капание и замачивание
Материал: нержавеющая сталь SUS304
Метод регулировки: ручная регулировка, вверх и вниз, влево и вправо, спереди и сзади

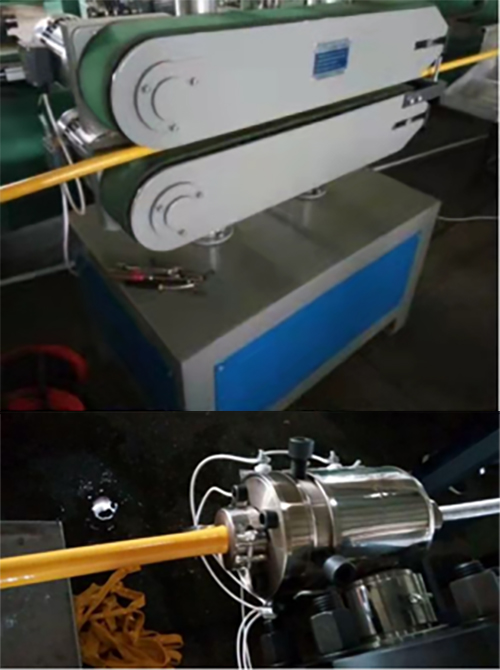

Съемник ремня.
Эффективная длина: 1 метра (зона вытягивания)
Тяговая мощность: 0,75 кВт*2.
Режим управления: инвертор HOLIP
Скорость тяги: 0-25м/м.
Метод регулировки высоты: ручной
Автоматическая намотка
Имеет характеристики автоматического подсчета метров, автоматической сигнализации и удобной подачи.Характеристики и размеры перемоточных дисков могут быть настроены в соответствии с требованиями заказчика.
Внутренний диаметр прокатки: 500-600 мм (можно по требованию заказчики)
Наружный диаметр прокатки: 1100 мм (можно по требованию заказчики)
Наружный диаметр прокатки: 300 мм (можно по требованию заказчики)
Скорость намотки: 0-20 м/мин
Крутящий момент двигателя: 10 Н·м
Мощность: 200 Вт
|
