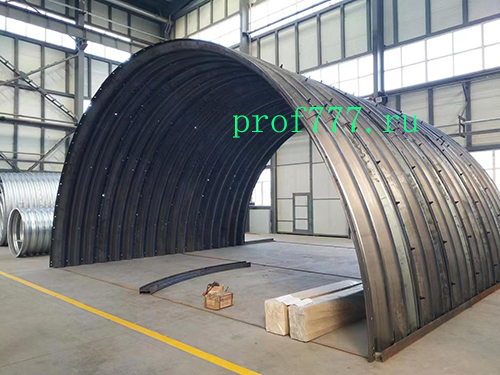

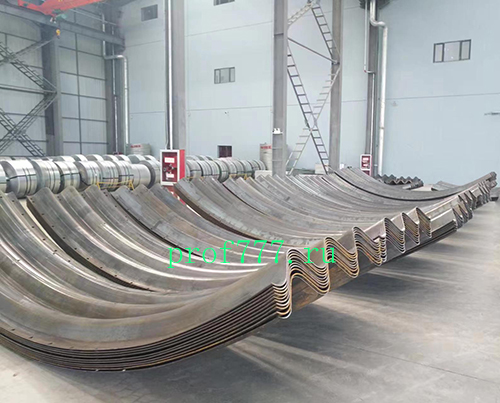

Линия по производству сборных(сегментированных) гофрированных металлических труб

Состав линии:

Гидравлический разматыватель

Стан для подачи металла

Предварительная резка

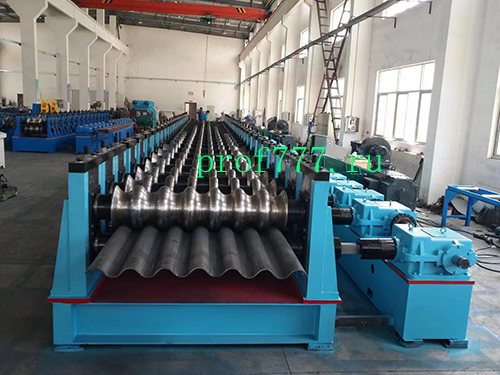

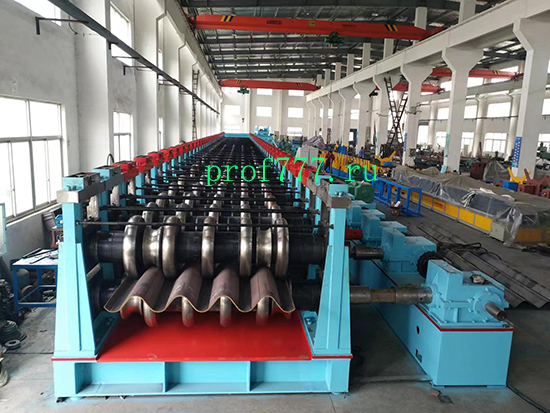

Формовочный гофрированный стан

Гидравлический пробивной механизм

Трехмерная матрица для гаражной волновой доски

Разгрузочный стол

Электрическая система управления

Характеристики линии:

Металл обработки: нержавейка, оцинкованный лист, холоднокатаный лист и т.д.

Площадь оборудования: 50×5×8 (длина×ширина× высота) метров.

Направление подачи оборудования: подача влево.

Напряжения 380 В, 50 Гц, 3 фазы.

Количество клетей: около 20 рядов

Режим работы привода: редукторы

Гидравлическое масло: гидравлическое масло 46#.

Трансмиссионное масло: гиперболическое трансмиссионное масло 18#.

Общая мощность двигателя: около 200 кВт.

Ширина обрабатываемой полосы: до 1500 мм

Толщина обрабатываемого металла: 5.0-8.0 мм

Длина заготовки: 4000~8000 мм

Фиксированная линейка длины заготовки 2,5 мм:

Допуск по ширине составляет ±3,0 мм

Допуск на расстояние между отверстиями составляет ±1 мм

Допуск по общей длине профиля составляет ±5 мм

Скорость производства оборудования:около 5-8 метров за минуту

(Время обработки каждого листа = количество отверстий на листе X1,6 секунды + 40 секунд)

Срок изготовления:50 дней
