Автоматическая линия для продольной резки рулона металла модель JB-4.0X1300

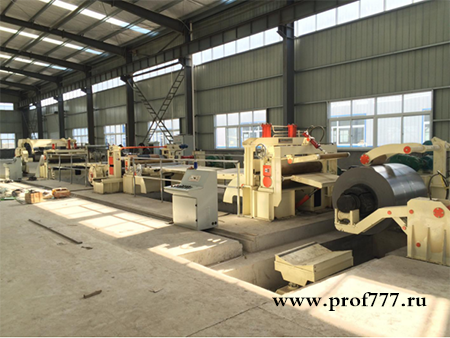

Вид линии:

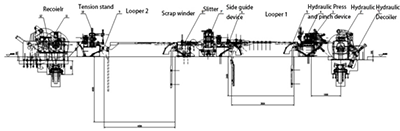

Чертеж для размещения:

Параметры:

Способ управления:частотно-преобразовательный

Серья металла:углеродистая сталь, оцинкованная

Толщина сырья:0.5-4мм

Ширина сырья:500-1300мм

Внутрений диаметр рулона:φ450-650 mm

Внешний диаметр рулона:до φ1600mm

Вес рулона:до 12тонн.

Диаметр вала продольной резки:φ220мм

Размеры лезвий(мм):Φ360mmXφ220mmX15mm

Сталь лезвий:H13K

Скорость резки:до 40 метров за минуту

Мощность для продольной резки:30кВт

Мощность намочика:45кВт.

Максимальное количество полосок:5 лент (4.0mm) 15 лент(0.5mm)

Точность ширины:≤±0.05mm

Источник:380V/50Hz/3Ph

Операционные люди: 1 техник и 2 рабочие

Вес линии:26тонн.

Состав линии:

Гидравлическая тележка для разматывателя:1шт.

Гидравлический разматыватель:1шт.

Устройство для гидравлического прижима и зажимы(11кВт):1шт.

Гидравлическая резка для головки листа:1шт.

Устройство бокового позиционирования:1шт.

Стан основной для продольной резки(30кВт):1шт.

Устройство для наматывания кромки металла после резки(4кВт):1шт.

Станция для натяжения:1шт.

Гидравлический намочик(45кВт до 12тонн):1шт.

Гидравлическая тележка для намочика(до 12тонн):1шт.

Гидравлическая система(английском языком):1шт.

Система управления и электричекая система:2шт.

Запасные части для линии:

Лезвие:20комп.

Прокладка:220шт.

Разделитель:30шт.

Резинка:2.8метров

Разделительная шайба:120шт.

Срок изготовления данной линии: 80 дней

Габариты для контейнеров: один высокий 40 футовый и один 20 футовый контейнер
