Оборудование для производства профнастила H44

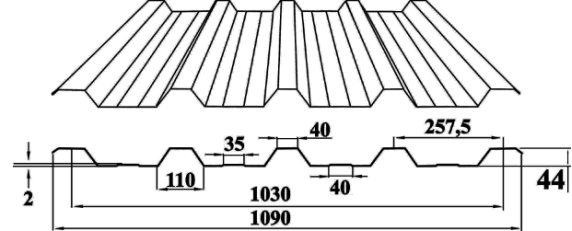

Вид профнастила H44

Основные характиристики линии:

Толщина металла:0.35---1.0mm

Ширина обработки металла: 1250mm

Скорость производства:0---15m/min

Кол-во рабочих клетей: 17клетей

Диаметр клетей:Φ80mm

габариты:7500х1800х1650 мм

Вес оборудования : 5.2T

Мощность: 12.5Квт.

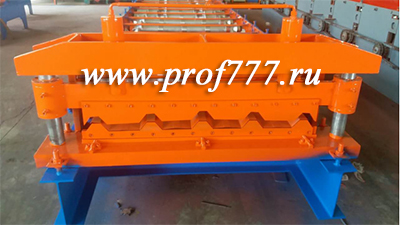

Вид оборудования для производства профнастила H44:

Технология производства и состав линии:

Процесс технологии производства: подача металла---профилегиб

----гидра-вырезание----готовый профнастил

 Состав линии:

1.Электрический разматыватель

2.плита введения металла

3.Стан профилегибочный

4.Отрезное устройство(автоматическое)

5.система гидравлического пресса

6.Система автоматического управления (САУ) фирмы Mitsubishi

7.счётчик

8.приемный штабелер

Общие сведения оборудования H44

1. Электрический разматыватель

    Предназначен для непрерывной подачи ленты из рулона в прокатный стан.Осевая нагрузка 7т. Мощность 3кВт.

2. Плита введения металла

Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

3.Стан профилегибочный

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.Сталь роликов: 45 закаленная сталь с хромированем.

4.Отрезное устройство(автоматическое)

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.Это устройсиво входит ножа 2шт.(материал из Gcr12 )

5. Система гидравлического пресса

Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состов: гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:4kw Норма гидросмесь:46#

6. Система автоматического управления (САУ)

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления фирмы Mitsubishi. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

обеспечивает плавный пуск-стоп линии (пуск линии без рывков

нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

отсутствуют пусковые токи, вызывающие поломки электрической схемы);

обеспечивает долговечность эксплуатации (щадящий режим);

увеличение   производительности   и   улучшение   качества   выпускаемой   продукции

(отсутствие человеческого фактора);

- обеспечивает точность реза по длине +1мм на 6м профиля;

Меню на русском и английском

7. Счётчик Счётчик считает отработанную длину профнастила и ИНПч.

8. приемный штабелер

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелера - по желанию Заказчика.Всего 2 шт.по длине 3 метра.

Срок изготовления:30 дней

условия платёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.

Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
