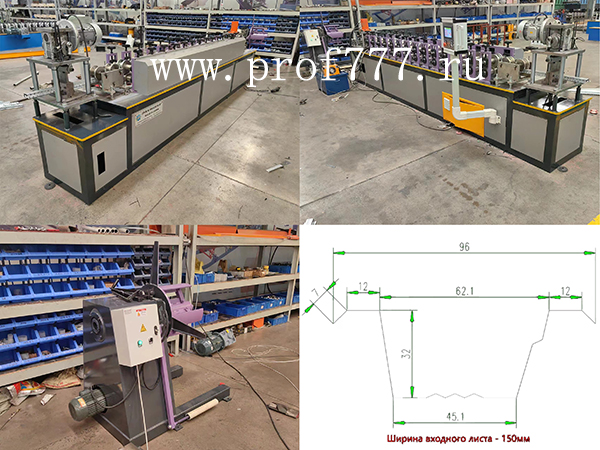

Автоматизированная линия для производства профиля вентилируемого  прогона

Основные характиристики линии:

Режим работы: автоматический

Исходный материал: Рулонная сталь тонколистовая оцинкованная и с лакокрасочным покрытием

Толщина металла: 0.45---0.5mm

Ширина обработки металла: 150mm

Скорость производства: 0-13m/min без отверстий, 0-4m/min с отверстиями

Материал валов: сталь 45 с закаленным хромированием, сплошные, цельные.

Материал роликов: сталь 40Х, закалка 48-50 HB

Метод передачи: усиленная цепная передача, однодюймовая цепочка

Кол-во рабочих клетей: 14 клетей

Диаметр клетей: Φ50mm,  сплошной вал

Толщина стеновых панелей с обеих сторон: 16 мм

Габариты: 7500*900*1200мм

Вес: 4 т.

Мощность оборудования: 5,5кВт.

Мощность гидронасосной станции: 4кВт

Мощность электрической резки: 3кВт.

Технология производства и состав линии:

Процесс технологии производства: подача металла ---- профилегиб---- гидра-вырезание ---- готовый профнастил

Состав линии:

Электрический разматыватель

Плита введения металла

Пресс гидравлический со штампом

Стан профилегибочный

Отрезное устройство (автоматическое)

Система гидравлического пресса с воздушным охлаждением

Система автоматического управления (САУ)

Счётчик

Приемный стол 6 метров

Срок изготовления:35 дней
