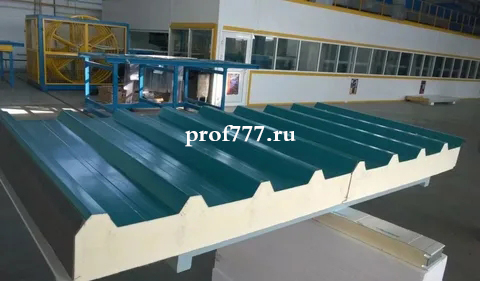

Оборудование для производства сэндвич панели из пенополиуретана
Наименование:

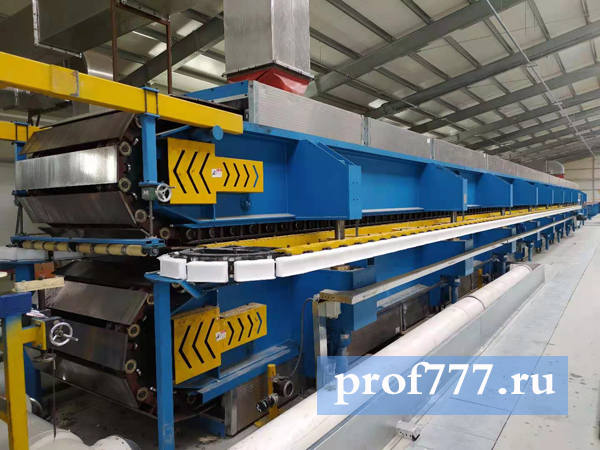

Двухгусеничный пресс на 18 метров , модель JB517, один комплект.
Вид пресса:
Данный пресс для производства сэндвич панели из полиуретана и минваты
Технические характеристики:
|
Двухгусеничный пресс на 18 метров
|
|
Длина двухленточного пресса
|
18 метров
|
|
Ширина гусеницы пресса
|
1300мм (по требованию чертежа панелей)
|
|
Ширина вспенивания пенополиуретана
|
1200мм
|
|
Ширина плиты гусеницы
|
200мм
|
|
Высота рабочей поверхности нижней гусеницы
|
130мм
|
|
Расстояние между верхними и нижними гусеницами
|
< 20мм
|
|
Давление
|
0,6 bar / см2
|
|
Скорость подъема верхней гусеницы
|
18мм за минуту
|
|
Мощность приводного двигателя
|
5,5кВт по 2шт.
|
|
Мощность для подъема
|
1,5кВт по 2шт.
|
|
Скорость движения
|
<4,7метра за минуту
|
|
Температура нагрева двухленточной машины
|
< 60 градусов
|
|
Мощность нагрева
|
Около 60 квт.
|
|
Устройство боковой цепи
|
|
Для использования бокового запечатывания двухленточной машины
|
Два комплекта
|
|
Подъемный приводной двигатель
|
1,5кВт по 3шт.
|
|
Скорость подъема 12мм за минуту
|
12мм за минуту
|
|
Двигатель горизонтального движения
|
1,5кВт по 2шт.
|
|
Скорость перемещения
|
14мм за минуту
|

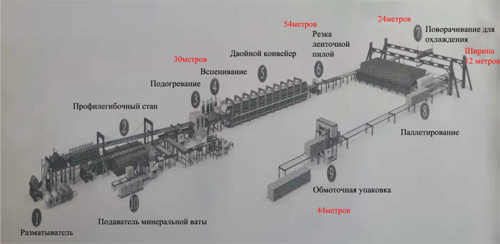

Процесс производства:

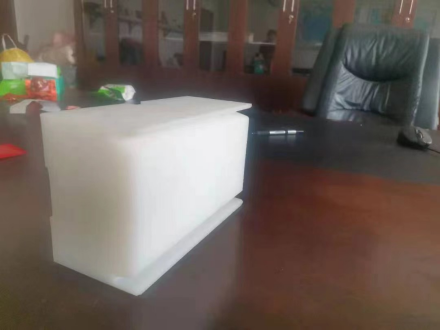

2. Высокомолекулярные пластиковые формы для замок сэндвич панелей из полиуретана:

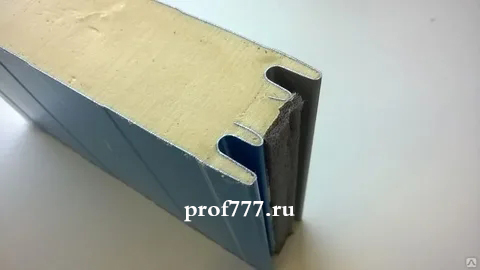

Виды панелей:
Толщины Secret fix панели будут 60мм, 80мм, 100мм и 120мм всего четыре толщины
Толщины Z-LOCK панели будут 60мм, 80мм, 100мм и 120мм всего четыре толщины

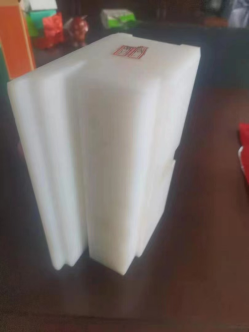

Виды формы:
3.Устройство для производства пенополиуретана
|
Технические параметры
|
|
|
Тип производимой пены
|
жесткая пена, полужесткая пена, мягкая пена.
|
|
|
Давление впрыска
|
8-16 МПа (регулируемое)
|
|
|
Скорость впрыска (соотношение смешивания 1:
|
60-600 г / с
|
|
|
Диапазон соотношения смешивания
|
1: 3~3: 1 (регулируется)
|
|
|
Время впрыска
|
0,5~99,99 с (с точностью до 0,01 с)
|
|
|
Точность повторения впрыска
|
≤ ± 2%
|
|
|
Ошибка контроля температуры материала
|
25 ± 3 ?
|
|
|
Смесительная головка
|
FPL-1014
|
|
|
Объем бака
|
300 л
|
|
|
Расход гидравлической системы
|
10 л / мин
|
|
|
Давление гидросистемы
|
16~20 МПа
|
|
|
Пневматическое рабочее давление
|
0,6-0,8 МПа
|
|
|
Требуемое количество сжатого воздуха
|
0,45 МПаQ: 400 Нл / мин
|
|
|
Система контроля температуры
|
нагревательная трубка
|
|
|
Температура гидравлического масла
|
< 50 ? (охлаждение возвратного масла)
|
|
|
Двигатель дозирующего насоса
|
3 кВт две шт.
|
|
|
Требуемая площадь
|
3мх2м
|
|
|
Общая мощность
|
13кВт
|
|
|
Общий вес
|
около 2 тонн.
|
|
|
Электропитание
|
380 В 50 Гц
|
|
|
Состав устройства для производства пенополиуретана
|
|
Инъекционный пистолет
|
один комплект
|
|
Бесконтактный переключатель для пистолета
|
Два комплекта
|
|
Полиуретановый специальный дозирующий насос.
|
Два комплекта
|
|
Муфта
|
Два комплекта
|
|
Насос для гидростанции
|
один комплект
|
|
Реле давления для гидросистемы
|
один комплект
|
|
Синхронный пневматический распределительный клапан
|
один комплект
|
|
Пневматические элементы управления и трубопроводы
|
один комплект
|
|
Датчик давления с цифровым дисплеем высокого давления системы белого материала
|
один комплект
|
|
Датчик давления с цифровым дисплеем высокого давления системы черного материала
|
один комплект
|
|
Датчик давления с цифровым дисплеем низкого давления системы белого материала
|
один комплект
|
|
Датчик давления с цифровым дисплеем низкого давления системы черного материала
|
один комплект
|
|
ПЛК (программируемая система управления)
|
один комплект
|
|
Программа управления
|
один комплект
|
|
Главный модуль электрического управления
|
один комплект
|
|
Гидравлический реверсивный клапан головки горелки
|
один комплект
|
|
Самоочищающийся фильтр из черно-белого материала
|
один комплект
|
|
Двигатель насоса из белого материала 3 кВт
|
один комплект
|
|
Двигатель насоса из черного материала 3 кВт
|
один комплект
|
|
