Автоматизированная линия для арочного профиля

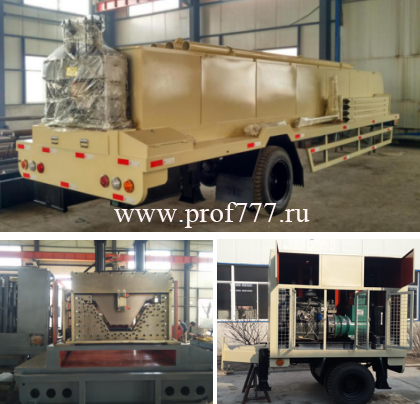

Вид линии:

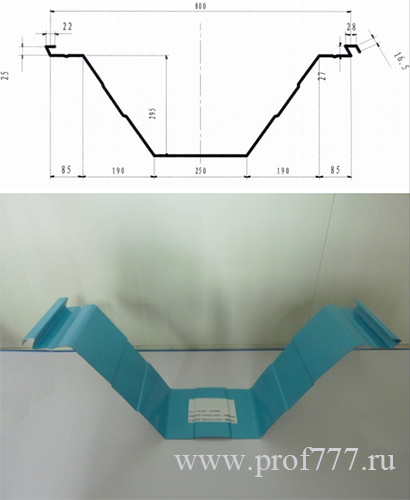

Чертеж профиля:

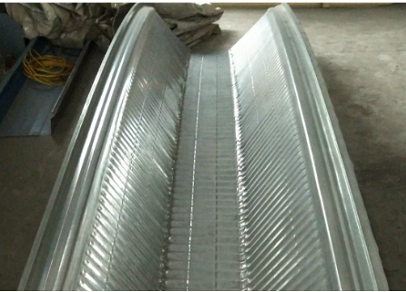

Готовый арочный профиль:

Состав линии:

1. Основный профилирующий стан 15 клетей

2. Прицеп двойной оси с восемью колесами и амортизацией для профилирующего стана

3. Дизельный генератор 30кВт.

4. 4-колесный прицеп для дизельного генератора

5. Гибочный стан для радиуса

Основные характиристики линии:

Сырья обработки: Оцинкованный лист, цветный лист, Алюмоцинк

Толщина листа: 0.8-1.5 мм

Ширина входящего листа: 1250 мм

Полезная ширина готового профиля: 800 мм

Потребляемая мощность: AC380V

Скорость производства:1.5-8m/min

Максимальный пролет профиля: 42 м

Сталь станины: 45 сталь с покрытием хромированной

Талщина станины:22-25мм

Сталь ролика: 45 с обработки твертым храмированием

Сталь гибочного стана для радиуса: сталь Cr40

Сталь ножницы: сталь Cr12

Режущая система: PLC гидравлическая автоматическая с компьютером

Система управления: ПЛК Omron, 7-дюймовый большой сенсорный экран

Общая мощность:18.5кВт.

Габариты профилирующего стана:8,75х2,2х2,35м

Габариты гибочного стана для радиуса:3,3х2,2х2,35м

Один высокий фктовый контейнер для погрузки данной линии

Общий вес: около 14 тонн

Срок изготовления данной линии:30 дней
