Линия по производству сварных труб модель JB50

       Линия для производства высокочастотной сварной трубы: Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по  прочности свариваемому металлу.

Технические характеристики линии:

Диаметр готовой трубы:20.7-63.5мм (квадратная труба 20х20-50х50)

Толщина стенки готовой трубы: 0.5-2.0 мм

Длина готовой трубы: 3-12 м

Скорость производства: 20-100 м/мин

Вес катушки: до 2.5т.

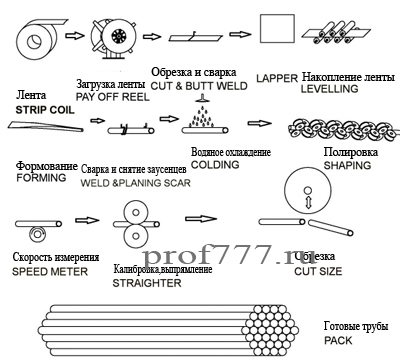

  Технологический процесс

  С помощью этой линии сварки оцинкованные трубы нужно добавить устройство дабавки оцинка после снятие грата

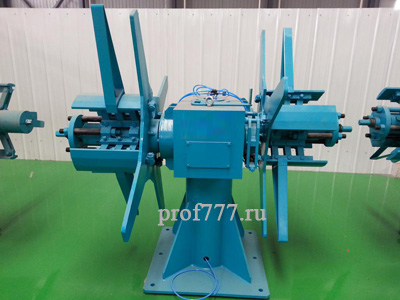

   Разматыватель(бывает гидравлический и впевматический)

  Двухсторонная подача катушки,180 градусов вращения, пневматический тормоз. Вес катушки до 2.5т. Ширина ленты: 80-200мм внешний диаметр: 450-550мм, внутренний диаметр:800-1500мм

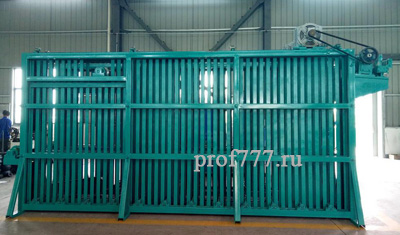

  Накопитель стальной полосы

  Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YСТ 7.5кВт

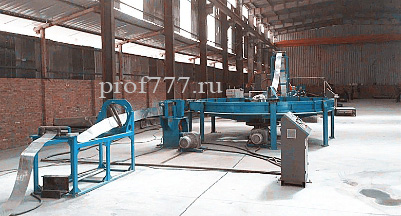

  Устройство для хранения и подачи ленты

  Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии.диаметр 4.5м.скорость 180м.за минуту.

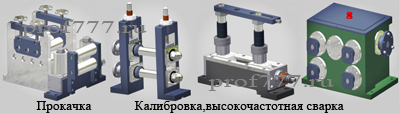

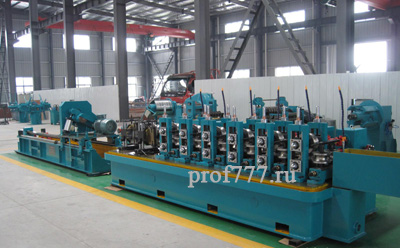

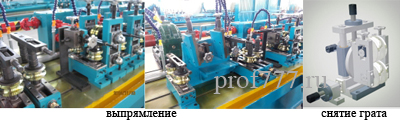

   Основная формовочная машина

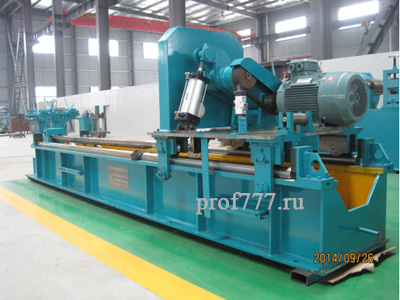

  Летучая пила с компьютером управления(САУ)

Махсимальный диаметр пилы:63.5мм

Долщина пилы:2.0мм

Длина и точность пилы:3-12м,≤±3мм

пневматический

Размер пилы:500мм

Потянутый мотор:15кВт.

Мощность двигателя пилы:15кВа.

Скорость пилы:100м.за минуту.

   Приемные столы

   Требования к производственному условию:

 Питание:380V/220V;50HZ трехфазная четырехпроводная

Мощность основной формовочной машины: Высокочастотный сварочный 200кВт. мощность главного двигателя 132 кВт. Вспомогательный 70кВт. Общая мощность линии: 400кВт.

Помещение: 40м.х5м. Помещение для высокочастотной:5мх4мх2.8м.

Емкость резервуара для воды: 30 м3,Насосы высокого давления 1шт.

Воздушный компрессор 1шт.

Подъемное оборудование 10т.2шт.

Расходные материалы: высокочастотный кабель, подключить устройство

Магнит, пила

  Гарантия: 1 год

  Срок изготовления: 1.5 месяца
