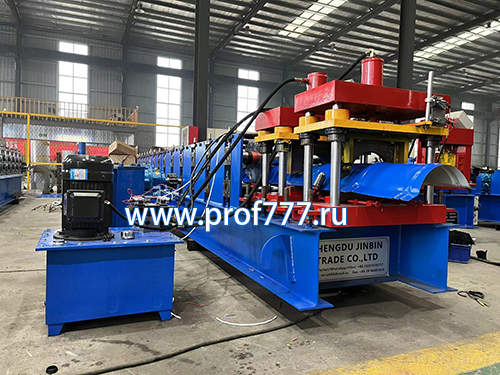

Автоматическое оборудование для производства фигурного кровельного конька
![](/upfile/Fl202310120600042167.jpg)

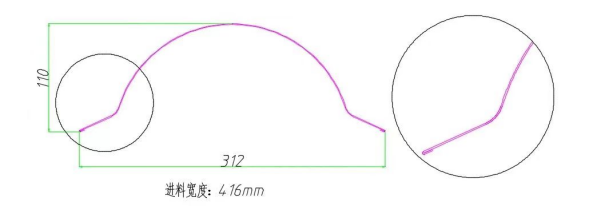

Чертеж фигурного кровельного конька:
Смеха работы:
подача металла ---- профилегиб ---- гидра-вырезание ---- готовый конёк
Состав и количество данного оборудования:
1.Электрический разматыватель: 1шт
2.Плита введения металла: 1шт
3.Стан профилегибочный: 1шт
4.Отрезное устройство(автоматическое): 1шт
5.Cистема гидравлического пресса: 1шт
6.Система автоматического управления (САУ): 1шт
7.Cчётчик:1шт
Технические характеристики:
Толщина металла:0.3-0.8mm
Ширина обработки металла: 416mm
Скорость производства:10-15m/min
Кол-во рабочих клетей:16 клетей
Диаметр клетей:Φ80mm сплошные
Материал ролики: 45#сталь
Мощность: 1.5+4+3.0=8.5kw
Вес: 4.0T
Детальное описание на составы оборудования:
1.Электрический разматыватель: 1шт
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
Внутренний диаметр рулона: 508-630мм,
Осевая нагрузка: 3т Мощность: 3kw

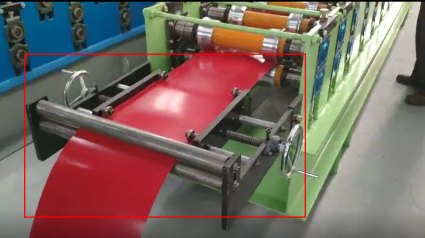

2.Плита введения металла
Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

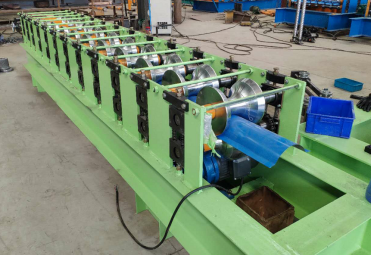

3.Стан профилегибочный с системой ламинированной плёнки
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. мощность, 7,5kw.
![](/upfile/Fl202310120530293038.png)

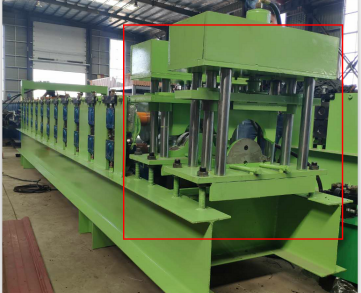

4.Отрезное устройство(автоматическое)
Установлены на раме прокатного стана. Нож обеспечивает качественную отрезку профиля необходимой длины. (сталь из Gcr12 )
![](/upfile/Fl202310120533389259.png)
5.Система гидравлического пресса
Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
Состов :гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
Мощность двигателя топливного насоса:3kw Норма гидросмесь:46#
6.Система автоматического управления (САУ)
Оборудование для производства профнастили укомплектовано новейшей системой автоматического управления (на базе современного контроллера Mitsubishi). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
обеспечивает плавный пуск-стоп линии (пуск линии без рывков
нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
отсутствуют пусковые токи, вызывающие поломки электрической схемы);
обеспечивает долговечность эксплуатации (щадящий режим);
увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
обеспечивает точность реза по длине +1мм на 6м профиля;
Меню экрана по требованию покупателя можно заказать на Русском и Китайском
![](/upfile/Fl202310120539207607.png)
7.Счётчик
Счётчик считает отработанную длину профнастила и ИНПч.
Количество: 1 комплект
![](/upfile/Fl202310120538555321.png)
упаковка линии: Покрытие оборудования ватерпруфа, деревянная подставка.
Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживание на 2 года. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 2 года. |
