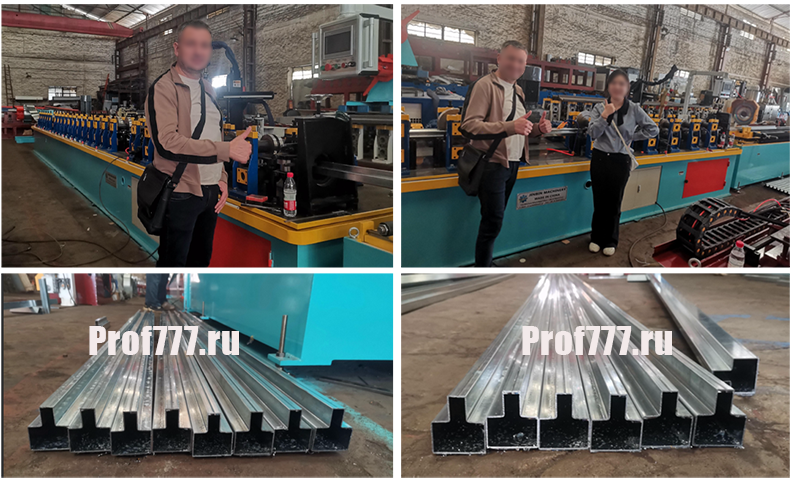

Лазерная сварочная линия для производства Т-образной трубы
модель JB60

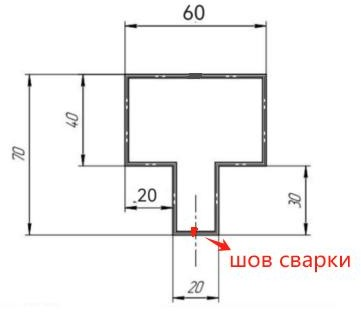

Чертеж:
Технология производства:
Процесс технологии производства: подача металла -- профилегиб --лазерная сварка--непрерывная пильная резка --готовая T-труба
Требуемая площадь для этой линии 18.5м x1.6м минимально
1.гидравлический разматыватель
2. профилегибочный стан
3. лазерная сварочный аппарт 6 KW, держатель сварочной горелки
5. резервуар для воды циркуляционной системы
6. шкаф управления
7. пильная резка
8.приемный стол 4м
Состав линии :
Разматыватель гидравлический
Основная формовочная машина
Сварочный аппарат
Отрезное устройство (пильное непрерывное)
Система автоматического управления (САУ)
Приёмный стол 4м
|
Материал трубы
|
08ps,серия углеродистой стали,Q235
оцинкованный лист, железный лист
|
|
Толщина трубы
|
2mm
|
|
Погрешность прямолинейности
прокатываемой заготовки
|
≤±1.5 мм/1500 мм
|
|
Угловая погрешность
прокатываемой заготовки
|
≤±1.5/1000 мм
|
|
Фиксированная погрешность
длины прокатываемой заготовки
|
10 м±1.5 мм
|
|
Скорость производства
|
0-8m/min
|
|
Мощность
|
Основная формовочная машина - 7.5+7.5KW
Сварочный аппарат - 6KW
|
|
Уровень защиты двигателя
|
IP55.
|
|
Напряжение
|
380 В 50 Гц 3-фазный 4-проводный
|
Общие сведения конструкции
Гидравлический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Осевая нагрузка 3 т.
Основная формовочная машина
Конструкция станка: фрезерный станок с ЧПУ, чистовая обработка и сварка, 20 пластин
Стенка станка: В форме арки (отдельная стойка)
Количество проходов формовки: 20 + 2 прохода правки
Привод: Редуктор + Карданный шарнир
Двигатель формовки: двигатель 7.5 кВт + редуктор K87-70-7.5 кВт
Скорость формовки: 0-8 м/мин
Диаметр вала формовки: 80 мм
Материал ролика: подшипная сталь , прецизионная точение, закалка, твердое хромирование

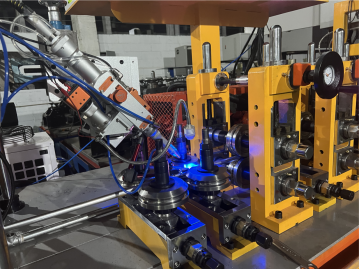

Лазерная сварка - 6000 W
Отрезное устройство (пильное непрерывное)
Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
-обеспечивает плавный пуск-стоп линии (пуск линии без рывков
-нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
-отсутствуют пусковые токи, вызывающие поломки электрической схемы);
-обеспечивает долговечность эксплуатации (щадящий режим);
-увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
-обеспечивает точность реза по длине +1мм на 6м профиля;
Меню экрана по требованию покупателя можно заказать на Русском, Английском
Срок изготовления:65 рабочих дней |
