Оборудование для изготовления бескаркасных ангаров

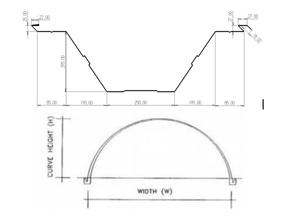

Чертеж профнастила:

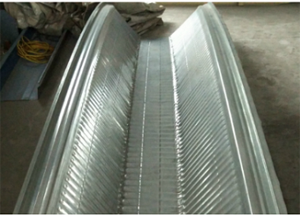

Вид профнастила:

Процесс технологии производства:

Подача металла---профилегиб---гидра-вырезание---гибка профлей в круглую дугу--соединение профилей

Технические характеристики:

Сырья обработки: Оцинкованный лист, цветный лист, Алюмоцинк

Толщина листа: 0.8-1.5 мм

Ширина входящего листа: 1250 мм

Полезная ширина готового профиля: 800 мм

Потребляемая мощность: AC380V

Скорость производства:1.5-8m/min

Максимальный пролет профиля: 42 м

Сталь станины: 45 сталь с покрытием хромированной

Талщина станины:22-25мм

Сталь ролика: 45 с обработки твертым храмированием

Сталь гибочного стана для радиуса: сталь Cr40

Сталь ножницы: сталь Cr12

Режущая система: PLC гидравлическая автоматическая с компьютером

Система управления: ПЛК Omron, 7-дюймовый большой сенсорный экран

Общая мощность:18.5кВт.

Габариты профилирующего стана:8,75х2,2х2,35м

Габариты гибочного стана для радиуса:3,3х2,2х2,35м

Один высокий футовый контейнер для погрузки данной линии

Общий вес: около 14 тонн

Состав данного оборудования:

Основный профилирующий стан 15 клетей

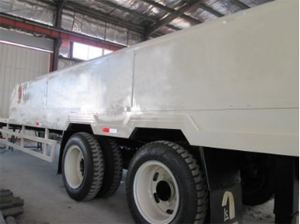

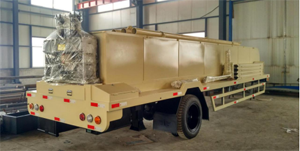

Прицеп двойной оси с восемью колесами и амортизацией для профилирующего стана

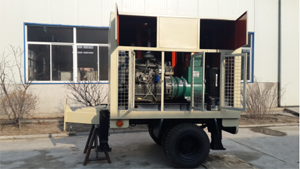

Дизельный генератор 30кВт.

4-колесный прицеп для дизельного генератора

Гибочный стан для радиуса

Автоматическая система управления

Комплектующие детали для оборудование

Цена на данное оборудование: 45 000$ FOB Китай

Срок поставки: 45 дней
