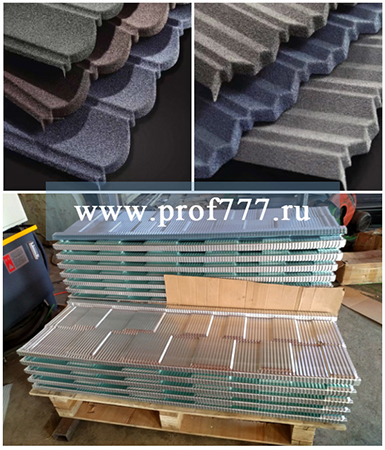

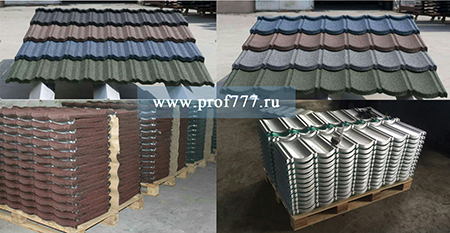

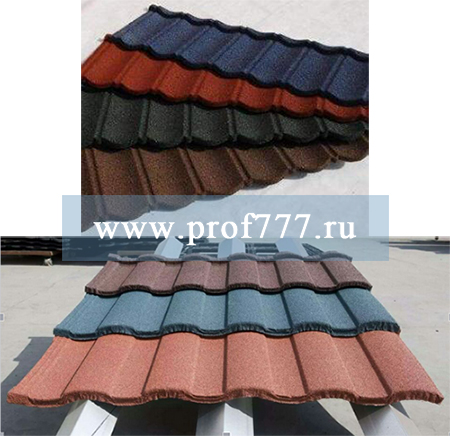

Производство металлочерепицы с напылением крошкой

Процесс работы линии:

Брызгать клей, автоматически рассыпать крошки,автоматически повернуть металлочерепицы,начальная сушка,снова брызгать клей,вторичная сушка

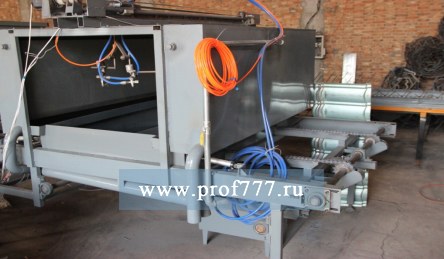

Брызгать клей:

Габариты:3000х2000х2000мм

Конструкция рама:сваренная сталь профиля

Передача:редуктор RV63, управление скоростью преобразования частоты 1.5кВт.

Способ транспортировки: 16А цепь роликов с высокой точностью.

Чистить насос с помощью цепи: 1шт. 120W.

Автоматическая пушка брызга: 2шт.ZPQ-1(автоматически найдет металлочерепицы и начинет брызгать клей после брызга клея сам закрывается).

Водяной насос: две шт.

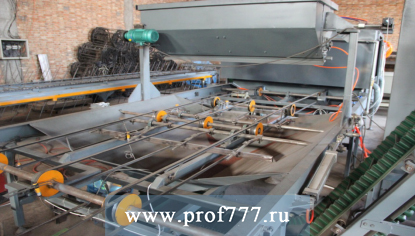

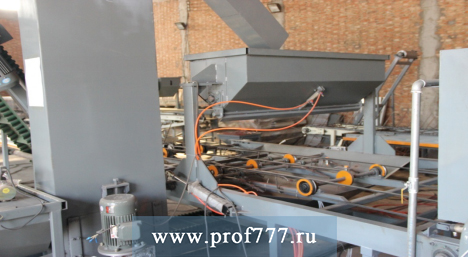

Автоматически рассыпать крошки:

Габариты:3000х2000х3500мм

Конструкция рама:сваренная сталь профиля

Передача:редуктор NMRV, 0.75кВт.

Способ транспортировки: две шт. 1.5кВт. на каждый.

Ведро для рассыпания крошки: один комплект (Автоматическое открытие цилиндра) (автоматически выключается после рассыпания крошки).

Автоматически повернуть металлочерепицы:

После того как равномерно рассыпает крошки и автоматически выплеснуть лишний плавающие крошки.

Передача:редуктор NMRV, 0.75кВт.

Конструкция рама:сваренная сталь профиля

Скорость управления: управление инвертора

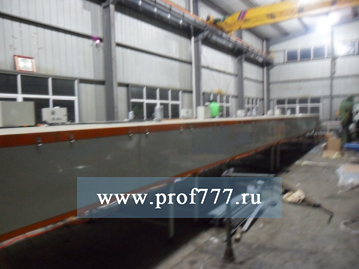

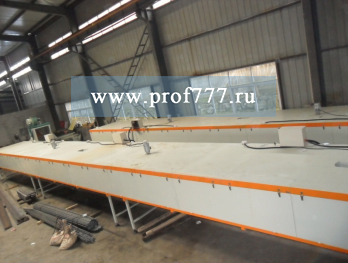

Начальная сушка:

Для первого сушения металлочерепицы после рассыпания крошки

Габариты:3200х1650х1500мм

Передача:редуктор NMRV, 3.0кВт.

Скорость управления: управление инвертора

Конструкция рама:сваренная сталь профиля

Способ транспортировки: одиночная бортовая изогнутая с цепью и подставкой.

Конструкция: сэдвич паней с миватой по толщине.

Способ сушлки: инфракрасная нагревательная трубка всего 60шт. Мощность 60кВт.

Устройство регулировки температуры: TED автоматический прибор контроля температуры, всего 5 комплектов. 0-160 градусов.

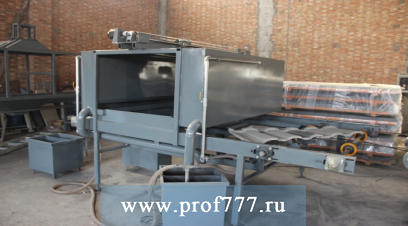

 Снова брызгать клей:

  После начальной сушки, снова брызгать клей для фиксирования  крошки поверхности и формирования защитную пленку на поверхности,чтобы поверхность крошки будет прочна,красива,лоснистое чувство цвета и яркое чувство.

Габариты:3000х850х2200мм

Передача:редуктор RV, 1.5кВт.

Скорость управления: управление инвертора

Конструкция рама:сваренная сталь профиля

Способ брызга:автоматически с высоким давлением.пистолет-распылитель 2шт.

Способ транспортировки: шаговый двигатель 12N.M

Способ управления:бесконтактный выключатель

Конструкция: сэдвич паней с миватой по толщине.

Способ сушлки: инфракрасная нагревательная трубка всего 60шт. Мощность 60кВт.

Устройство регулировки температуры: TED автоматический прибор контроля температуры, всего 5 комплектов. 0-160 градусов.

Пылеочистительный агрегат: удаление пыли адсорбции. 1.5кВт.1шт.

Вторичная сушка:

Это сушка делается после повторяемого брызга клея

Габариты:3200х1650х1600мм

Передача:циклоидальный редуктор, 3.0кВт.

Скорость управления: преобразователь

Конструкция рама:сваренная сталь профиля

Способ брызга:автоматически с высоким давлением.пистолет-распылитель 2шт.

Способ транспортировки: шаговый двигатель 12N.M

Способ управления:бесконтактный выключатель

Конструкция: сэдвич паней с миватой по толщине.

Способ сушлки: инфракрасная нагревательная трубка всего 50шт. Мощность 50кВт.

Устройство регулировки температуры: TED автоматический прибор контроля температуры, всего 5 комплектов. 0-160 градусов.

Преимущество данной линии:

Данная линия принимается компьюютерное управление PLC при брызге клея,рассыпании крошки,поверачивании металлочерепицы, используется сенсорным экраном. И имеет две функции ручная и автоматическая!

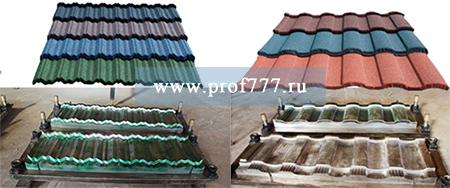

Штампы для металлочерепицы:

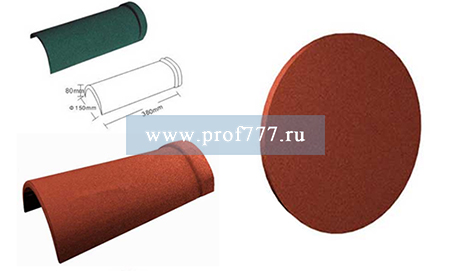

Штамп для фигурного конька :
