Станок для производства профнастила С44

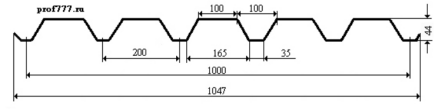

Вид профнастила C44

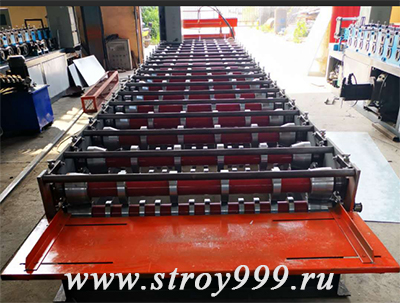

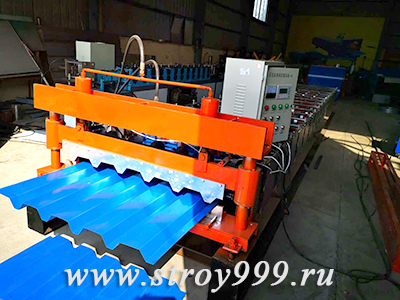

Вид станки:

Основные характиристики оборудования:

Толщина металла:0.3---1.0mm

Ширина: 1250mm

Скорость производства:0----17m/min

Кол-во рабочих клетей:18 клетей

Диаметр клетей:Φ80mm

Габариты основной линии: 8.0m*2.1m*2.2m

Сталь клетей:45#сталь

Сталь основной подставки оборудования:35#сталь

Вес: 5.0T

Мощность: 9.5kw

Состав оборудования:

Механический разматыватель: 2шт

Плита введения металла: 1шт

Стан профилегибочный: 1шт

Отрезное устройство(автоматическое): 1шт

Система гидравлического пресса: 1шт

Система автоматического управления (САУ): 1шт

Счётчик:1шт

Приемный стол 6метров(2шт. по 3м.): 2шт

Общие сведения конструкции станки:

  Механический разматыватель с грузаподъмностью 7тонн.

Предназначен для непрерывной подачи ленты из рулона в прокатный стан.

Плита введения металла

    Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

Стан профилегибочный с системой ламинированной плёнки

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. мощность,5.5kw.

габариты:8.0m*2.1m*2.2m

Отрезное устройство(автоматическое)

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. (сталь из Gcr12 )

Система гидравлического пресса

Применение топливный насос зубчатки в управлении,

введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состов :гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.

Мощность двигателя топливного насоса:4kw

Норма гидросмесь:46#

Приемный штабелер

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелера - по желанию Заказчика.Всего 2 шт.по длине 3 метра.

Счётчик

Счётчик считает отработанную длину профнастила и ИНПч.

Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления (на базе современного контроллера Mitsubishi). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как:скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной

панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:

- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
- отсутствуют пусковые токи, вызывающие поломки электрической схемы);
- обеспечивает долговечность эксплуатации (щадящий режим);
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
- обеспечивает точность реза по длине +1мм на 6м профиля;

Меню экрана на Русском и Английском

Счётчик считает отработанную длину профнастила и ИНПч.

Срок изготовления:30 дней
