Оборудование для производства профнастила С44

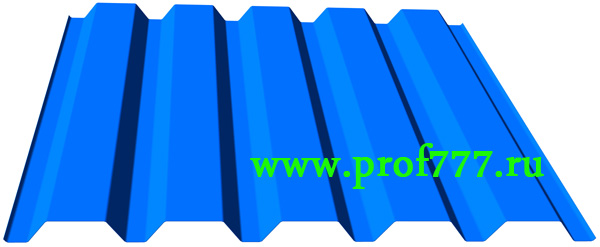

Стеновой профнастил С44-1000 для строительства промышленных объектов большого строительного объема применяется профнастил в большой высотой волны, способный выдерживать большие снеговые и ветровые нагрузки. Большие объекты строятся с учетом экономии металла на каркас здания (с большими межколонными расстояниями и большими расстояниями между фермами сооружений). В этом плане, профнастил С44 – один из самых подходящих строительных материалов. Этот профнастил обладает высокой гофрой и достаточно большой монтажной шириной.

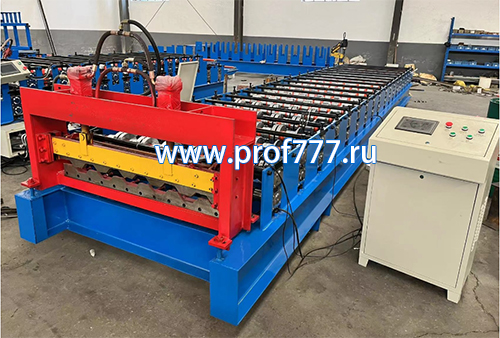

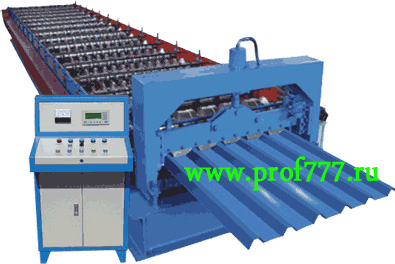

Состав оборудования:
· механический разматыватель(грузоподъемность на 8тонн.)
· плита введения металла
· стан профилегибочный
· отрезное устройство (автоматическое)
· система автоматического управления (САУ Mitsubishi Япония)
· счётчик
· приемное устройство 2шт.х3метра.
|
Общие технические характиристики оборудования
|
|
Режим работы оборудования
|
Автоматический
|
|
Количество клетей
|
18
|
|
Габаритные размеры(Д.Ш.В),mm
|
9000Х2200Х1650mm
|
|
Произво-ность линии
|
8-15м/мин
|
|
Длина изготавливаемых листов профнастила, мм
|
до 12 000
|
|
Ширина ленты, мм
|
1250
|
|
Толщина ленты, мм
|
0,45..1,20
|
|
точность изготовления по длине
|
10m±2mm
|
|
САУ язык
|
Английский и русский
|
|
Потребляемая мощность
|
9.5Kw
|
|
Вес линии
|
5,5т.
|
Требования к помещению и обслуживающему персоналу:
1)ровный бетонный пол;
2)наличие грузоподъемного механизма (не менее 5 тн);
3)температура в помещении - не ниже +4 °С;
4)наличие площади под склад сырья (3-4 рулона разных цветов);
5)наличие площади под склад готовой продукции;
6)наличие подъездных путей для автотранспорта.
7) Необходимая произв. площадь, не менее: 17х4 м
8) Обслуживающий персонал: 2 чел. (оператор и подсобный рабочий)
Срок изготовления: 30 дней.
|
