Линия для производства профнастила Н114 Китай

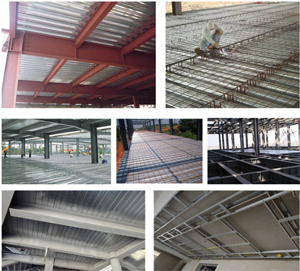

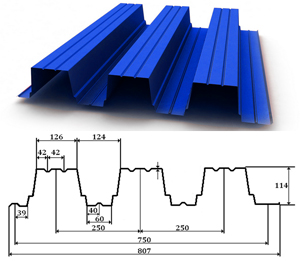

Чертеж Н114(первый вид):

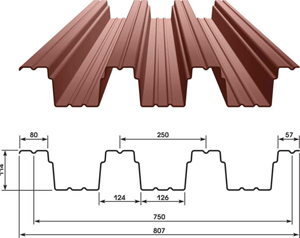

Чертеж Н114(второй вид):

Основные характиристики линии:

Толщина металла:0.6 ~1.2mm

Ширина Обработки металла: 1400mm

Скорость производства:10~15m/min

Кол-во рабочих клетей: 35 клетей

Диаметр клетей:Φ90mm

Сталь роликов: 45 сталь термообработка с покрытием хромом

Сталь резки: сталь Cr12

Габариты:18.0m х1.7m х1.7 m

Вес Оборудования : 15.T около

Мощность двигателей:22.0kw

Технология производства и состав линии:

Процесс технологии производства:

Подача металла---профилегиб----гидра-вырезание----готовый профнастил

Состав линии:

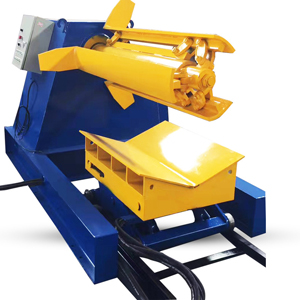

Гидравлический разматыватель с тележкой на 7тонн.

Плита введения металла

Стан профилегибочный

Отрезное устройство(автоматическое)

Система гидравлического пресса

Система автоматического управления (САУ) фирмы Siemens

Счётчик

Приемный штабелер

общие сведения конструкции линии:

Гидравлический разматыватель с тележкой:

Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм-650мм, Осевая нагрузка 7т.

Плита введения металла:

Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

Стан профилегибочный:

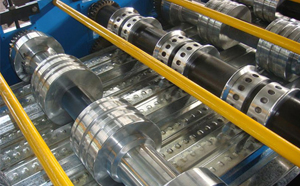

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. Мотор 5.5 Квт. по 3шт. Материал оснастки:сталь 45 с термообработкой, прокатные валы:сталь 45

Отрезное устройство(автоматическое):

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.Это устройсиво входит ножа 2шт.(материал из Gcr12 )Вам от справки. Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состав:гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:5.5 kw Норма гидросмесь:46#

Система автоматического управления (САУ):

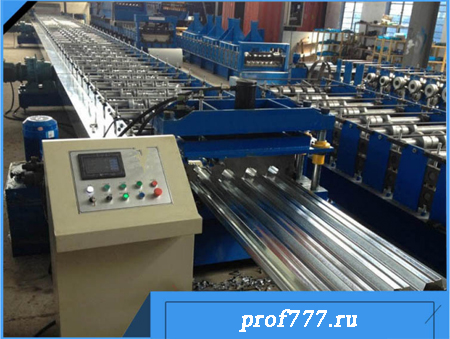

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления (на базе современного контроллера Siemens, стойка фирмы RITTAL). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

обеспечивает плавный пуск-стоп линии (пуск линии без рывков

нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

отсутствуют пусковые токи, вызывающие поломки электрической схемы);

обеспечивает долговечность эксплуатации (щадящий режим);

увеличение   производительности   и   улучшение   качества   выпускаемой   продукции

(отсутствие человеческого фактора);

обеспечивает точность реза по длине +1мм на 6м профиля;

Русское и английское меню.

Счётчик:

Счётчик считает отработанную длину профнастила и ИНПч.

Приемный штабелер

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелера - по желанию Заказчика.Всего 2 шт.по длине 3 метра.

Срок изготовления:50 рабочих дней

Условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.

Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
