Линия по производству профильной трубы модель JB32

       Линия для производства высокочастотной сварной трубы: Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по  прочности свариваемому металлу.

   Технические характеристики линии:

Диаметр готовой трубы:  12.7-50.8мм (квадратная труба 10х10-40х40)

Толщина стенки готовой трубы: 0.4-2.0мм,квадратная труба до 1.5мм

Длина готовой трубы: 4-12м

Скорость производства: 20 м/мин

Вес катушки:до 2т.

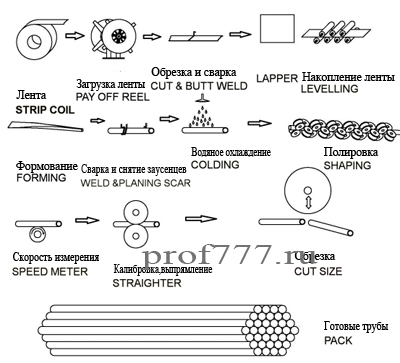

  Технологический процесс:

   Состав линии:

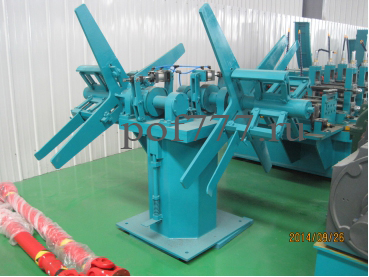

   Разматыватель

   Двухсторонная подача катушки,180 градусов вращения, пневматический тормоз. Внутренний диаметр:450-550мм Вес катушки до 2.0т.

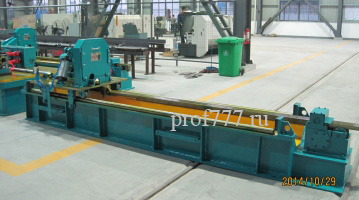

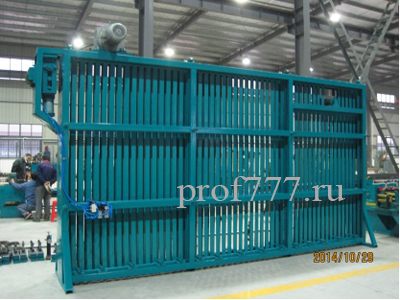

    Накопитель стальной полосы

   Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YCT 7.5кВт 180м за минуту.

  Накопитель стальной полосы

  Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YСТ 11кВт Диаметр 4.2м. 1460круг за минуту.

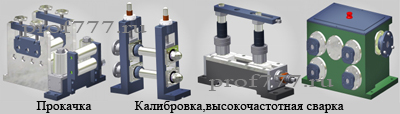

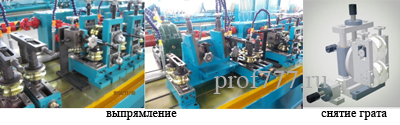

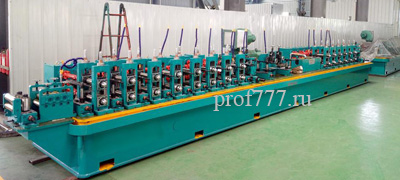

  Основная формовочная машина

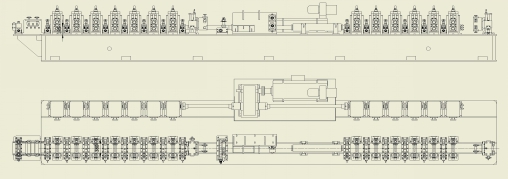

  Схема линии

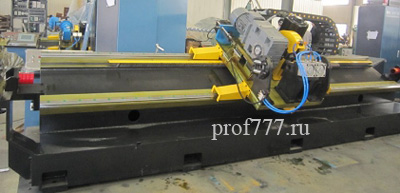

  Летучая пила с компьютером управления(САУ)

Махсимальный диаметр пилы:50.8мм

Долщина пилы:2.0мм

Длина и точность пилы:3-12м,до±3мм

пневматический

Размер пилы:500мм

Потянутый мотор:11кВт.

Мощность двигателя пилы:7.5ква.

Скорость пилы:120м.за минуту.

   Приемные столы

   Требования к производственному условию:

 Питание:380V/220V 60HZ, трехфазная четырехпроводная

Мощность основной формовочной машины: Высокочастотный сварочный 150кВт. мощность главного двигателя 110 кВт. Вспомогательный 30кВт. Общая мощность линии: 290кВт.

Помещение: 35м.х4.5м. Помещение для высокочастотной:4мх4мх2.8м.

Емкость резервуара для воды: 30 м3,Насосы высокого давления 1шт.

Воздушный компрессор 1шт.

Подъемное оборудование 5т. шт.

Расходные материалы: высокочастотный кабель, подключить устройство

Магнит, пила

   Гарантия: 1 год

   Срок изготовления: 1.5 месяца
