линия поперечной резки рулонного металла

Состав линии и общие сведения:

Электрический разматыватель        1штука.

Предназначен для непрерывной подачи ленты из рулона в прокатный стан.

Внутренний диаметр рулона, 508мм.  Осевая нагрузка 5т.  габариты:1800х400х400мм вес: 200кг.

Плита введения металла

Оцинкованную сталь из рулона передается на плиту для обработки, чтобы подаваемый  готовый лист был ровный, параллельный и одинаковый.

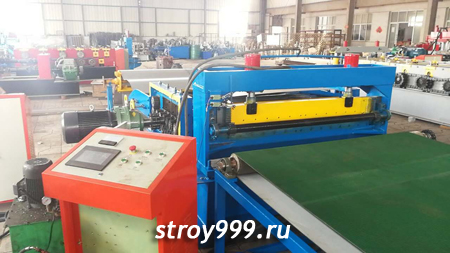

Отрезное устройство (автоматическое)

Установлено на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.  габариты: 3000х1300х1700мм вес: 4500кг.

Система гидравлического вырезания

Применение топливный насос зубчатки в управлении.

Введение гидросмеси в гидроцилиндре системы отрезного устройства для привода отрезного устройства резки металла.

Состав:гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.

Мощность двигателя топливного насоса:4kw

Норма гидросмесь:46#

Система автоматического управления (САУ)

Размоточная линия укомплектована новейшей системой автоматического управления. САУ предназначено для автоматизации процесса резки с возможностью управления такими важными технологическими параметрами, как: скорость резки, количество - длинарезки  паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- отсутствуют пусковые токи, вызывающие поломки электрической схемы);
- обеспечивает долговечность эксплуатации (щадящий режим);
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
- обеспечивает точность реза по длине +1мм на 6м профиля;

Конвейерная лента

После резки металла через эту конвейерную ленту передать их на приемный стол.

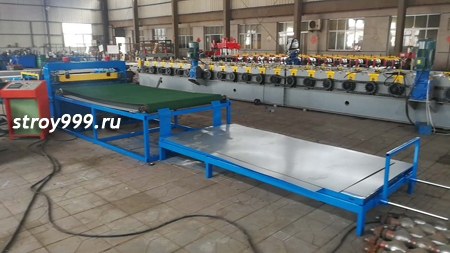

Приемный стол

Предназначен для приема мерно - нарезанных листов металл из ножниц и формирования пачек готового металла   вес:200кг.

Характеристики размотачной линии:

Характеристики линии:

Толщина резки металла: 0,3-1,2мм

Ширина резки:1500мм

Скорость резки: 20м.за минуту

Габариты: 5,0мх2,1мх1,65м

Вес: 4,8тонн.

Срок изготовления 20 дней

Цена 11,500 долларов ФОВ Тяньцзинь Китай
