Линия для производства сварных труб из углеродистой стали модель JB25

Вид линии:

Серья для производства трубы: углеродистая сталь, горячая или холодная прокатная сталь, оцинкованная сталь.

Технические характеристики:

Диаметр изготовления трубы:Φ8—Φ38mm

Толщина трубы: 0.3~1.5mm(круглый)

Толщина трубы: 0.3~1.0mm(прямоугольный)

Скорость изготовления: 90—120m/min

Состав линии:

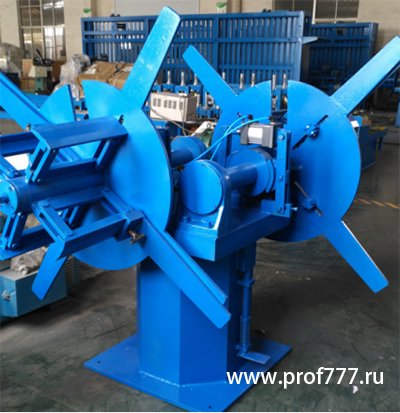

Разматыватель двойной головы:

Форма структуры:Два рабочие места,механическое натяжение

Ширина ленты:до 100мм

наружный диаметр ленты:максим Φ1600mm

Внутрений диаметр ленты:Φ350-Φ550mm(можно делать по заказу)

Высота поддержки:1000mm

Вес погрузки:Максим на 2,0 тонн.

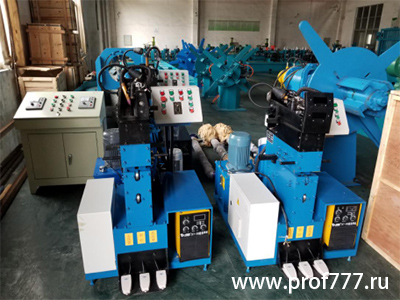

Станок для резки и стыковой сварки штрипса:

Станок автоматически ходит по сварк, автоматически возврат после сварки и ожидает следующую команду.

Форма структуры:механическая резка, ручная стыковая сварка.

Толщина штрипса:максим 2.5mm

Ширина штрипса: до 160мм

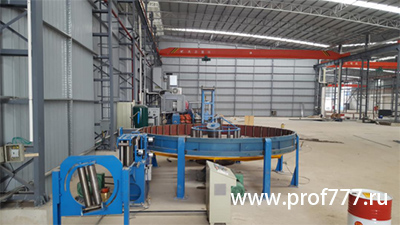

Горизонтальный накопитель:

Данный накопитель специально для накопления ленты для непрерывного производства без остановки линии.

Форма структуры:горизонтальный накопитель , моторный привод подачи.

Толщина ленты:до 1.50mm

Ширина ленты:до 160mm

Емкость хранения:до 500м

Мощность мотора:18.5кВт.

Скорость: до 100 метров за минуту

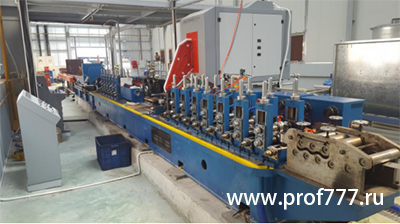

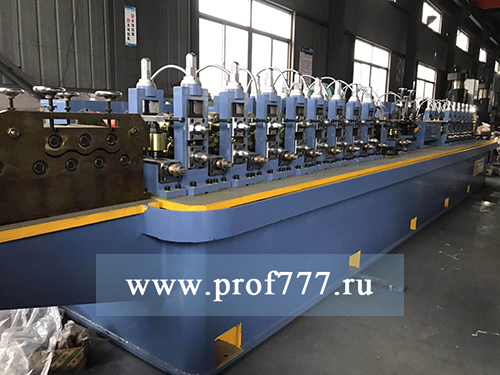

Основная формовочная машина:

Используется для непрерывной намотки стальной лентой в трубку и сварки трубки в трубку, а затем использует скин-эффект высокочастотного тока и эффекта близости, чтобы сделать электрический ток высококонцентрированным на поверхности сварки края трубки так, чтобы край трубки быстро нагревался до температуры пайки, И сжимайте нажимной ролик, чтобы завершить сварку, а затем охлаждение, калибровку и грубое выпрямление и стать требуемыми характеристиками стали. Состав машины с использованием нижней линии закона, диаметр валка с двойным проходом. Хост с помощью секции формирования, секция сварки, сегмент калибровки.Мощност:37кВт.

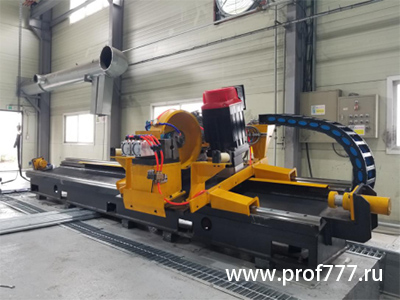

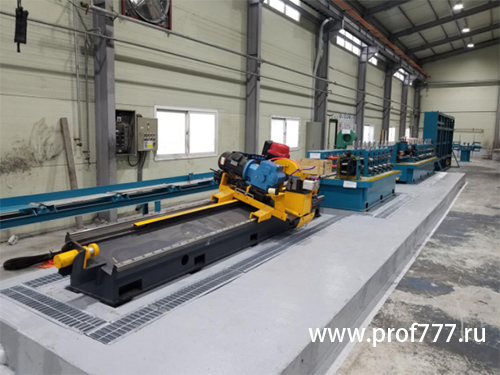

Компьютерная летающая пила(холодная):

Форма структуры:Использование компьютерного программного управления, отслеживание метода резки.

Точность резки:плюс и минус 2мм

Скорость движения:100м.за минуту

Отключите мощность двигателя:двигатель переменного тока 4 кВт

Мощность приводного двигателя:Серводвигатель 11 кВт

Мощность двигателя подачи:Серводвигатель 2 кВт

Диаметр пильного диска:HSS Φ350 мм

Автоматический приемный стол:

Он используется для транспортировки готовой трубы после обрезания летящей пилой компьютера. Стальная труба транспортируется в положение выгрузки круглым валиком и упаковывается и упаковывается. По длине 9 метров.

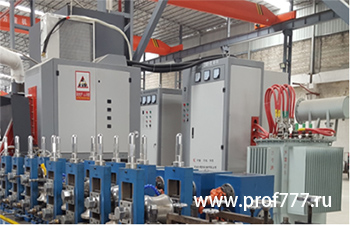

Высокочастотные электроприборы:

Сварочный аппарат представляет собой высокоэнергетическое высокочастотное индукционное нагревательное устройство с микрокомпьютером с высокой эффективностью, простой и надежной схемой, простым вводом в эксплуатацию и другими преимуществами не только для производственных предприятий, но и для улучшения производственных технологий и улучшения качества продукциию. Полный комплект оборудования из шкафа выпрямителя, шкаф управления скоростью, инверторный шкаф, трансформаторы, пульт, фен-шуй и т. Д. Твердотельная высокочастотная сварочная машина в соответствии с конструкцией непрерывной рабочей системы, программируемая система управления PLC реализует управление цепью синтеза сварочной машины и функцию диагностики пробоя, контролирует состояние работы оборудования через жидкокристаллический дисплей.  Мощность 150кВт.

Срок изготовления: 60 дней

Срок гарантия:2 года
