Линия для изготовления труб из листового металла HB76

   Линия для производства высокочастотной сварной трубы: Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по  прочности свариваемому металлу.

  Технические характеристики:

Диаметр готовой трубы:25.4-90мм

Толщина стенки готовой трубы:1.5-4.0мм  квадратая труба до 3.0мм

Длина готовой трубы: 3-12 м

Скорость производства: 20-80 м/мин

Вес катушки: до 5.0т.

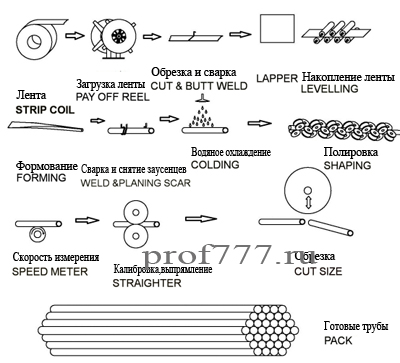

  Технологический процесс

   С помощью этой линии сварки оцинкованные трубы нужно добавить устройство дабавки оцинка после снятие грата

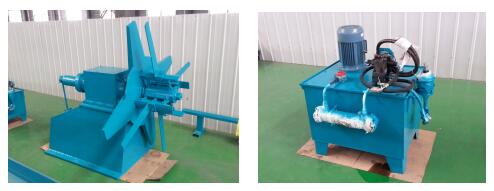

   Разматыватель гидравлический

  Вес катушки до 5.0т. Ширина ленты: 100-240мм внешний диаметр: 450-550мм, внутренний диаметр:800-1500мм долщина ленты:1.0-4.0мм

  Накопитель стальной полосы:

  Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YСТ 7.5кВт

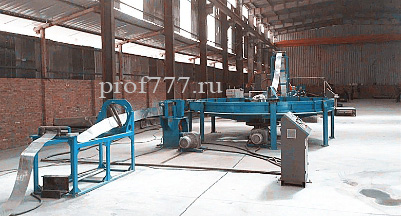

  Устройство для хранения и подачи ленты

  Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии.диаметр 4.5м.скорость 180м.за минуту.

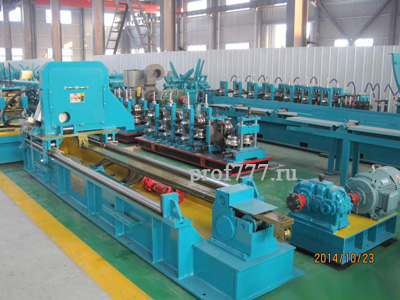

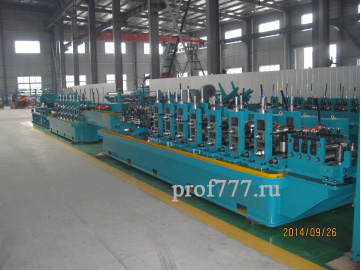

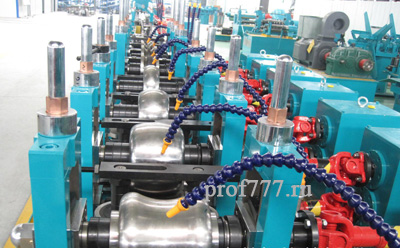

 Основная формовочная машина

  Пила с компьютером управления(САУ)

Махсимальный диаметр пилы:76мм

Долщина пилы:4.0мм

Длина и точность пилы:3-12м,≤±3мм

пневматический

Размер пилы:650мм

Потянутый мотор:22кВт.

Мощность двигателя пилы:30кВа.

Скорость пилы:80м.за минуту.

Приемные столы

 Требования к производственному условию

 Питание:380V/22V, 50HZ Трехфвзная четырехпроводная

Мощность основной формовочной машины: Высокочастотный сварочный 300кВт. мощность главного двигателя 220 кВт. Вспомогательный 80кВт. Общая мощность линии: 600кВт.

Помещение: 60м.х4.5м. Помещение для высокочастотной:5мх4мх2.8м.

Емкость резервуара для воды: 30 м3,Насосы высокого давления 1шт.

Воздушный компрессор 1шт.

Подъемное оборудование 5-10т. 2шт.

Расходные материалы: высокочастотный кабель, подключить устройство

Магнит, пила

 Гарантия: 1 год

 Срок изготовления: 1.5 месяца
