Линия для изготовления кронштейнов

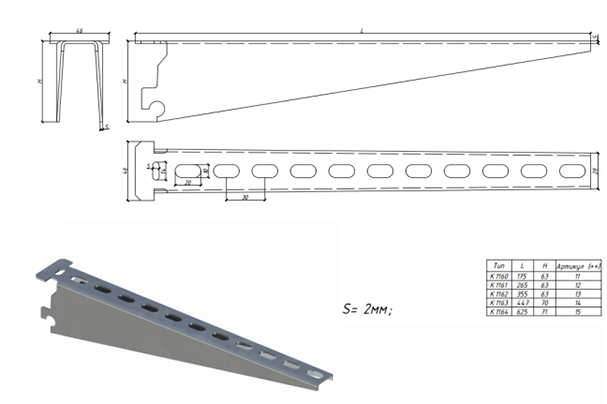

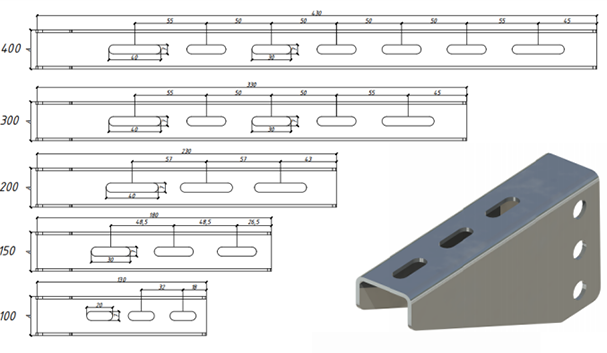

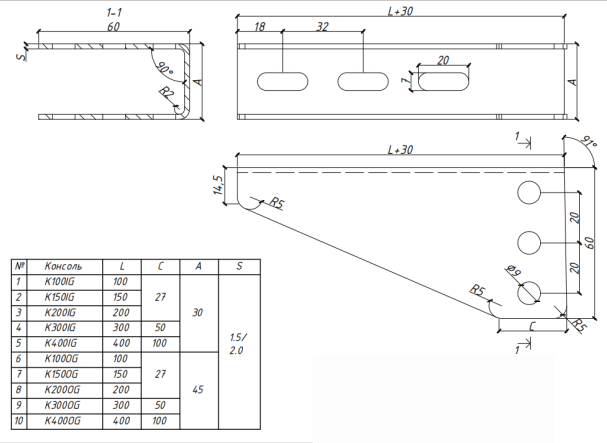

1. Чертежи:
2. Основные характиристики линии:
|
Толщина металла
|
2mm
|
|
Материал
|
Оцинкованная сталь
|
|
Ширина заготовки
|
По чертежам
|
|
Питание
|
380 V 50/60 HZ
|
3. Технология производства и состав линии:
Процесс технологии производства: Рулон материала – размотка – пресс для штампования – готовый профиль
4. Общие сведения конструкции линии:
|
Разматыватель с устройством выравнивания--29,000 юаней
|
|
1
|
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
|
|
2
|
Макс.грузоподъемность-5000кг.
|
|
3
|
Внутренний диаметр рулона, Ø460-Ø520мм
|
|
4
|
Макс. Ширина рулона – 400мм
|
|
5
|
Макс. Внешний диаметр рулона - Ø 1300 мм
|
|

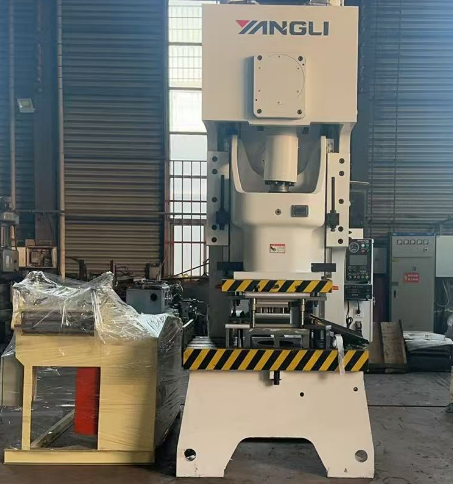

200 тонн пресс и подающее устройство с NC---300,000 юаней
|
|
Для штамповки. Подающий станок с NC. Штампов 14 шт.
|
|
Технические параметры
|
Ед.изм
|
JB200
|
|
Номинальное давление
|
KN
|
2000
|
|
Номинальный Ход Давления
|
mm
|
6
|
|
Ход ползунка
|
mm
|
160
|
|
Время хода ползунка
|
Раз/мин
|
36
|
|
Максимальная высота матрицы
|
mm
|
360
|
|
Регулировка высоты штампа
|
mm
|
100
|
|
Расстояние от центра ползуна до корпуса машины
|
mm
|
400
|
|
Размер больстера/валика(F?B*L?R)
|
mm
|
750*1140
|
|
Размер отверстия для стола
|
mm
|
220
|
|
Размер подложки слайдера( F?B*L?R)
|
mm
|
430*520
|
|
Размер отверстия хвостовика(Диаметр*Глубина)
|
mm
|
70*80
|
|
Мощность двигателя
|
Kw
|
18.5
|
|
|
Штампов 14 шт
|
|
Материал :SKH-9
Автоматический штамп - это штамп, который имеет независимый и полностью автоматический механизм подачи, позиционирования, подачи, действия и защиты пресс-формы и может автоматически завершать работу без ручного управления в течение определенного периода времени
|
|
Номер
|
Модель
|
Стоимость
|
|
1
|
KI00IG
|
41,500
|
|
2
|
K150IG
|
41,500
|
|
3
|
K200IG
|
41,500
|
|
4
|
K300IG
|
41,500
|
|
5
|
K4001G
|
41,500
|
|
6
|
K100OG
|
41,500
|
|
7
|
K150OG
|
41,500
|
|
8
|
K200OG
|
41,500
|
|
9
|
K300OG
|
41,500
|
|
10
|
K400OG
|
41,500
|
|
11
|
K1160
|
41,500
|
|
12
|
K1161
|
41,500
|
|
13
|
K1162
|
41,500
|
|
14
|
K1163
|
41,500
|
|
Итого
|
581,000 юаней
|
Срок изготовления: 80 календарных дней
|
