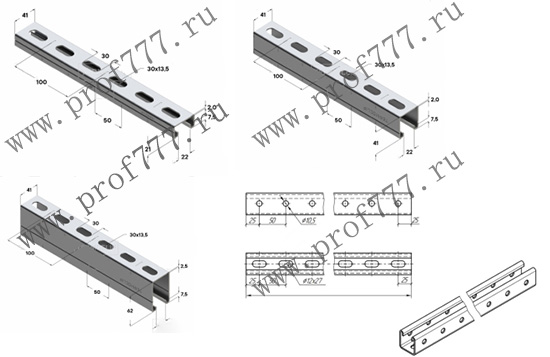

Оборудование для производства страт (STRUT) профиля

Основные технические характеристики оборудования для производства страт(STRUT) профиля:

Процесс технологии производства: Размотка - направляющая, зажим и подача, формовочная машина, устройство для правки - определение размеров, резка - приемный стол

(Линия представляет собой автоматическую производственную линию, объединяющую разгрузку, формовку и резку. Производственные параметры машины устанавливаются с помощью сенсорного экрана электрического управления. Переключение между различными размерами продукции путем замены вкладышей

Помещение оборудования: 35 х 3,5 х 5 (Д х Ш х В) м.

Направление питания оборудования: определяется.

Параметр напряжения: 380, 50 Гц, 3 фазы.

Гидравлическое масло: гидравлическое масло 46#.

Трансмиссионное масло: трансмиссионное масло 18# двойной кривой.

Ширина прокатной полосы: ≤300 мм

Толщина прокатной полосы: до 2,5 мм

Качество стали прокатной полосы: Q195/Q235/оцинкованный лист/оцинкованный алюминиево-магниевый лист/ нержавеющая сталь

Скорость производства: скорость непрерывной формовки 0-15м/мин

Диаметр вала: φ85 мм, материал 40CR, обработка закалкой

Материал матрицы вала: cr12MOV, (обработка закалкой, HRC60-62°)

Внутренние противоскользящие зубья: один комплект зуборезных форм.

Подшипник главного вала: Харбинские подшипники, цилиндрический роликовый подшипник и конический роликовый подшипник используются совместно.

Длина прокатываемой заготовки:любая

Общая установленная мощность оборудования: около 60 кВт

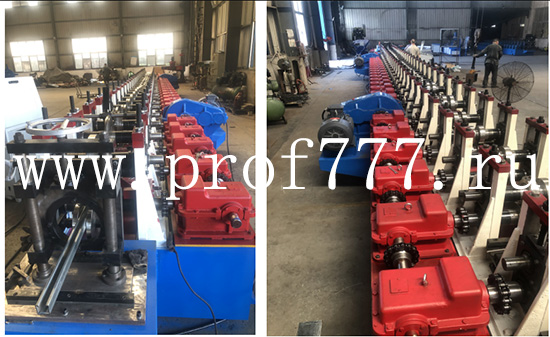

Состав линии:

Гидровлический консольный разматыватель с грузопоьдемносью 5тонн.мощность 3кВт.

Стан для подачи штрипса мощность 2.6кВт.

Пресс для перфорации 100тонн. 5.5кВт.

Матрица

Выравнивающая машина 5.5кВт.

Прокатный стан 25клетей коробка передач,двигатель главного привода: двигатель мощностью 18,5 кВт 2 комплекта,редуктор ZQ500 2 комплекта.

Гидравлическая резка 5,5кВт.

САУ PLC Siemens, инверторный регулятор скорости марки Delta,сенсорный ЖК-дисплей Delta, русское и английское меню.

Приемный стол 300х6000м.

Срок изготовления:50 дней
