Оборудование для производства профнастила МП-35

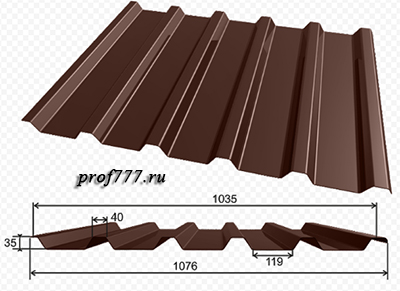

Вид профнастила МП-35

Основные характиристики линии:

Толщина металла:0.35---1.0mm

Ширина обработки металла: 1250mm

Скорость производства:0--20m/min

Кол-во рабочих клетей: 16клетей

Диаметр клетей:Φ80mm

габариты:7500х1800х1650 мм

Вес оборудования : 5.5T

Мощность: 12.5Квт.

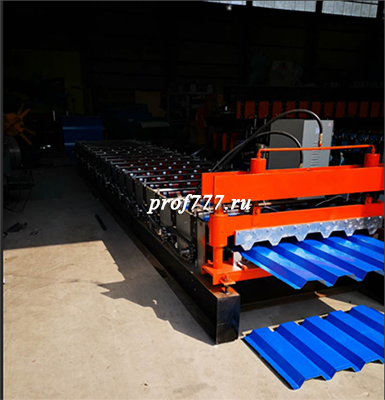

Вид оборудования для производства профнастила МП-35:

Технология производства и состав линии:

Процесс технологии производства: подача металла---профилегиб

----гидра-вырезание----готовый профнастил

 Состав линии:

1.Электрический разматыватель на 7тонн.

2.плита введения металла

3.Стан профилегибочный

4.Отрезное устройство(автоматическое)

5.система гидравлического пресса

6.Система автоматического управления (САУ) фирмы Mitsubishi

7.счётчик

8.приемный штабелер 6метров

Общие сведения оборудования МП-35

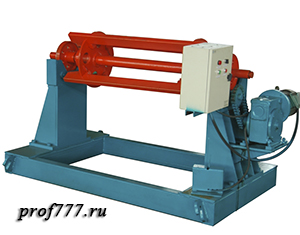

1. Электрический разматыватель

    Предназначен для непрерывной подачи ленты из рулона в прокатный стан.Осевая нагрузка 7т. Мощность 3кВт.

2. Плита введения металла

Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

3.Стан профилегибочный

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.Сталь роликов: 45 закаленная сталь с хромированем.Мощность двигателя:5,5Квт.

4.Отрезное устройство(автоматическое)

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.Это устройсиво входит ножа 2шт.(материал из Gcr12 )

5. Система гидравлического пресса

Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состов: гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:4kw Норма гидросмесь:46#

6. Система автоматического управления (САУ)

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления фирмы Mitsubishi. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

обеспечивает плавный пуск-стоп линии (пуск линии без рывков

нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

отсутствуют пусковые токи, вызывающие поломки электрической схемы);

обеспечивает долговечность эксплуатации (щадящий режим);

увеличение   производительности   и   улучшение   качества   выпускаемой   продукции

(отсутствие человеческого фактора);

- обеспечивает точность реза по длине +1мм на 6м профиля;

Меню на русском и английском

7. Счётчик Счётчик считает отработанную длину профнастила и ИНПч.

8. приемный штабелер

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелера - по желанию Заказчика.Всего 2 шт.по длине 3 метра.

Срок изготовления:30 дней

условия платёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.

Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 2 года.
