Автоматическая линия для производства электросварной трубы модель HB25
Диаметр изготовления трубы:Φ8—Φ38mm
Толщина трубы: 0.3~1.5mm(круглый)
Толщина трубы: 0.3~1.0mm(прямоугольный)
Скорость изготовления: 90—120m/min
Технические характеристики:
|
Серья трубы
|
Стальная лента для общей углеродистой стали Q195, Q235, Q16Mn и другой горячей, холодной прокатной или оцинкованной лентой.
|
|
Ширина ленты
|
30 - 120mm
|
|
Толщина ленты
|
0.3—1.5mm
|
|
Диаметр трубы
|
Диаметр круглой трубы
|
Φ8—Φ38mm
|
|
Толщина круглой трубы
|
0.3—1.5mm
|
|
Прямоугольная трубка
|
10x10 - 30x30mm
|
|
Долщина прямоугольной трубки
|
0.3 - 1.0mm
|
|
Способ сварки
|
Высокочастотная индукционная сварка, высокочастотная мощность 150 кВт
|
|
Скорость сварки
|
Max 110m/min(Из-за разных долщин лент она может не достигать предельной скорости)
|
|
Ток питание
|
AC380V±10%, 3 фазы,50HZ±1.0%
|
|
Ток питание для управления
|
AC220V±10%,однофазный,50HZ±1.0%
|
|
Общая мощность
|
400кВт.
|

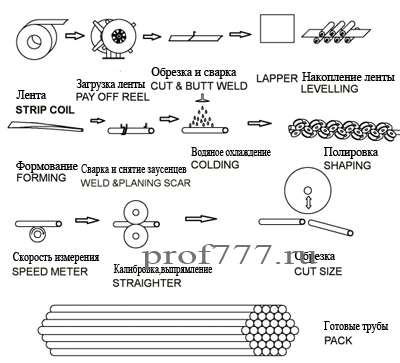

Технологический процесс:

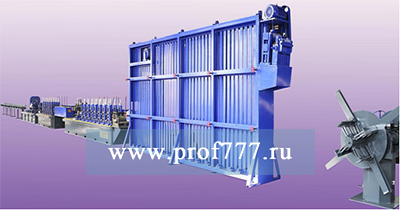

Состав линии:

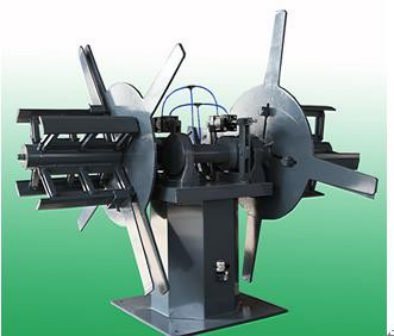

Разматыватель:
Форма структуры: два рабочие места,механическое натяжение
Ширина ленты:25~130mm
наружный диаметр ленты:Φ350~Φ450mm
Накопитель ленты:
Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии.
Форма структуры: прямоугольная рама, пневматическая подача, ручная регулировка винтов
Емкость:150-300M
Мощность мотора:5.5KW

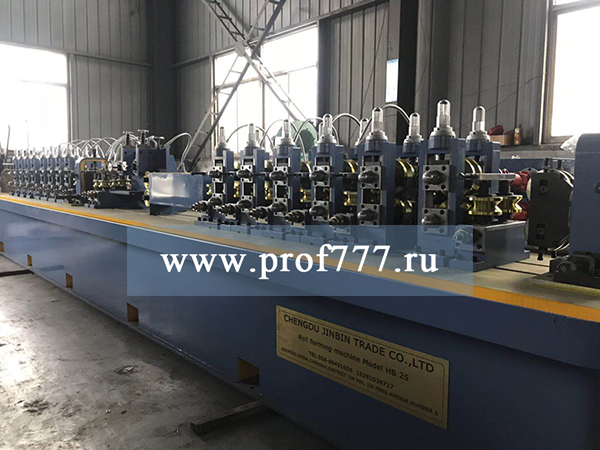

Основная формовоч ная машина:
Используется для непрерывной намотки стальной лентой в трубку и сварки трубки в трубку, а затем использует скин-эффект высокочастотного тока и эффекта близости, чтобы сделать электрический ток высококонцентрированным на поверхности сварки края трубки так, чтобы край трубки быстро нагревался до температуры пайки, И сжимайте нажимной ролик, чтобы завершить сварку, а затем охлаждение, калибровку и грубое выпрямление и стать требуемыми характеристиками стали. Состав машины с использованием нижней линии закона, диаметр валка с двойным проходом. Хост с помощью секции формирования, секция сварки, сегмент калибровки.
Форма структуры: редукторный привод передачи
Ряд клетей: Формовочная счасть: подача-девять нивелирующих, часть сварки: направляющая-экструзия-строгальный шрам - полированный - охлаждение, Часть для определения диаметра: 6 плоских 6 стоек - скорость намерения - выпрямление.ниток - подача -7 плоская 7
Способ передачи: электродвигатель постоянного тока через редуктор передаст мощность в раздаточный кожух, а затем через специальную вагонетку мощность универсального шарнирного вала будет передана на каждую раму плоского ролика. Общая эффективность трансмиссии, простота обслуживания и замены, а также защита от перегрузки по горизонтали.
Рама с плоским валом: для установки горизонтальных роликов, общая стойка козлового типа. Не нужно регулировать высоту нижнего валка, свертывая высоту нижней линии с точностью единицы и гарантируя высокую точность регулировки. Высота вала верхнего валика можно регулировать путем регулировки гайки стойки, шатуна штока червячной шестерни, и устройство шкалы можно одновременно поднять.Плоский роликовый вал Φ60мм, материал 40Cr, закаленный и отпущенный, высокочастотный.
Вертикальный ролик:Для установки вертикального ролика, вал с расщепленным валом, регулировка винтов. Его роль заключается в участии в первом уровне перехода между деформацией роликовой рамы, за которой следует трубка, чтобы преодолеть отскок после уровня броска и играть руководящую роль. Шпиндель шпинделя для одной точки опоры, легко менять валик, верхнюю пластину для вспомогательной опоры. Ось центральной оси двух роликов регулируется регулировочной гайкой, расстояние между двумя роликами регулируется вращающимся винтом, а высота вращения вертикального ролика гарантируется шайбой валка. Диаметр вала валка Φ20 мм, закалка и закалка 40Cr, поверхность высокочастотной
Картер коробки передач: использование спирального конического зубчатого колеса, каждой коробки передач с помощью пары винтовых конических зубчатых колес и пары винтовых передач, преимущество прочное и долговечное, низкое техническое обслуживание, легко заменяется. Конический редуктор 20CrMoTi, цементация и закалка.

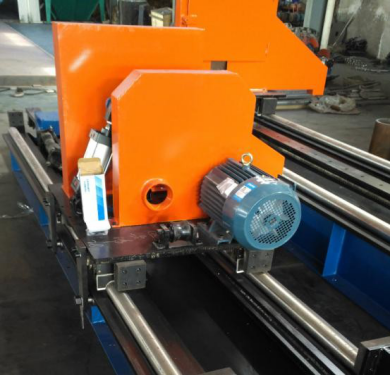

Компьютерная летающая пила:
|
Компьютерная летающая пила
|
Форма структуры
|
Управление компьютерной программой, резка трека
|
|
Диаметр резки труб
|
Max Φ38mm
|
|
Толщина резки
|
Max 1.5mm
|
|
Точность
|
±3mm
|
|
Мощность привод ного двигателя
|
15KW
|
|
Мощность мотора подачи
|
2.5KW
|
Автоматический приемный стол:
Он используется для транспортировки готовой трубы после обрезания летящей пилой компьютера. Стальная труба транспортируется в положение выгрузки круглым валиком и упаковывается и упаковывается

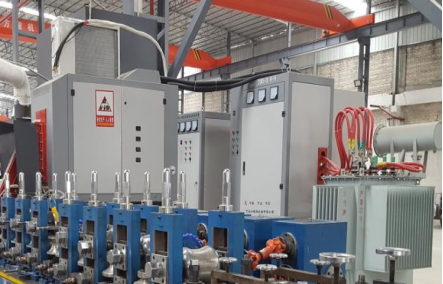

Высокочастотные электроприборы:
Для сварки трубного шва. Сварочный аппарат представляет собой высокоэнергетическое высокочастотное индукционное нагревательное устройство с микрокомпьютером с высокой эффективностью, простой и надежной схемой, простым вводом в эксплуатацию и другими преимуществами не только для производственных предприятий, но и для улучшения производственных технологий и улучшения качества продукции, но также имеет значительный Энергосберегающий эффект. Полный комплект оборудования из шкафа выпрямителя, шкаф управления скоростью, инверторный шкаф, трансформаторы, пульт, фен-шуй и т. Д. Твердотельная высокочастотная сварочная машина в соответствии с конструкцией непрерывной рабочей системы, программируемая система управления PLC реализует управление цепью синтеза сварочной машины и функцию диагностики пробоя, контролирует состояние работы оборудования через жидкокристаллический дисплей. Твердая система высокочастотной нагревательной системы: простая линия, простая установка, полная защита, простота обслуживания. Гармонические помехи небольшие, не загрязняют электрическую сеть, безопасность без высокого давления, датчик не попадает в стальную трубку. Высокая эффективность, экономия энергии Mingli, Отсутствие брызг, качество сварки хорошее.
Срок изготовления 50 дней.
|
