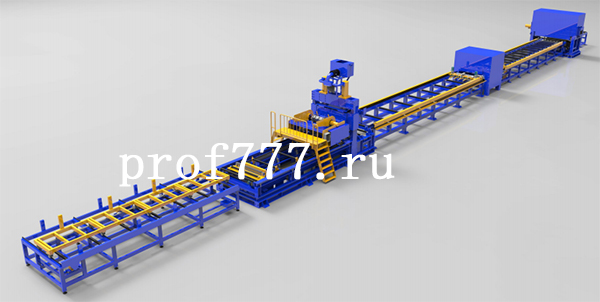

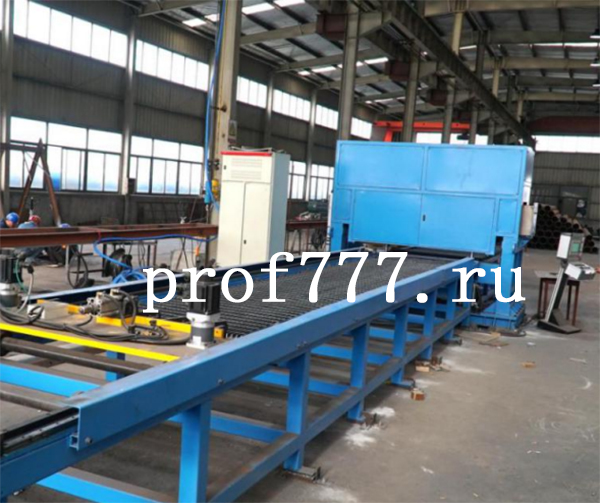

Оборудование для сварного решетчатого настила из металлических полос

Это оборудование для сварки изделий предназначено для автоматической сварки сетки.Принцип сварки представляет собой рядную сварку.

Это оборудование в основном состоит из:

1.Основная сварочная линия

2.Пила с шестью дорожнами рельсами для продольной резки полос металла

3.Пила для циркулярной обрезки

4. Портальный стан для решетки настила

5.Гидравлическая система

6.Электрическая система

7.Система водяного охлаждения

8.Устройство охранной сигнализации и другие компонеты.

Главные характеристики этого оборудования:

Номинальная мощность: 1000 кВА

Входной источник питания: 3-фазный 440 В±15%50 Гц

Максимальный ток короткого замыкания: 200 КА

 сварочный ток: преобразование частоты

Скорость сварки: 14-28 шт/мин Количество и мощность выпрямительных трансформаторов: 250 кВт× 4 единицы

Способ сварки: односторонняя двухточечная скрученная квадратная сталь максимальной толщины спецификация: 8x8 мм

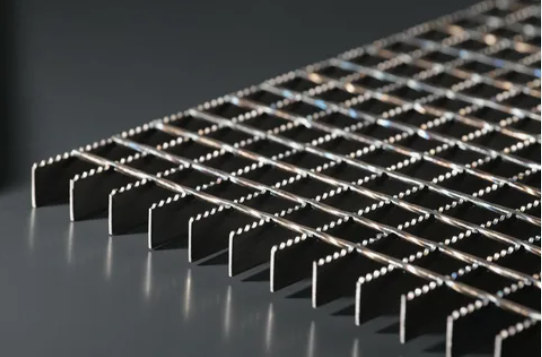

Размер стальной решетки: 7500x1000 мм расстояние между концами скрученной квадратной стали и плоской стали: ≥30 мм

Высота плоской стали: 20 ~ 100 мм

Толщина плоской стали: ≤6 мм

Длина плоской стали: ≤7500 мм

Площадь поперечного сечения для сварки: 2500 мм2

Размеры оборудования: 30000x3000x3800 мм (длина x ширина x высота)

Вес:20тонн.

Рабочая среда:

Источник питания: 380 В±15% 50 Гц, трехфазный + нейтраль + заземление; Управляющее напряжение источника питания: 24 В

Дополнительная емкость: 630 КВА

Площадь поперечного сечения входного отверстия для проволоки: ≥300 квадратных метров (медная проволока)

Требования к температуре системы охлаждения: 5-45 температур

Температура воды на входе: ≤30 температур

Давление источника воздуха: 0,6-0,8Мпа
