Линия для производства Т-образной трубы модель JB60

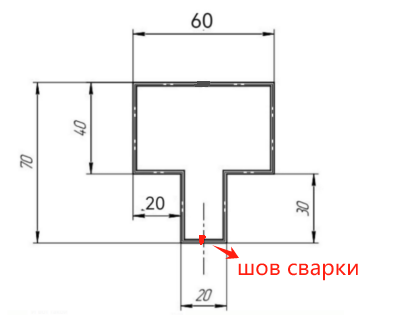

Чертеж:
Ширина входная металла - 247мм
Технология производства и состав линии:
Процесс технологии производства: подача металла ---- профилегиб ---- аргонодуговая сварка --- непрерывная пильная резка --- калибрование ---готовая T-труба
Требуемая площадь для этой линии 18,5м * 1,6м минимально
1. разматыватель
2.формовочный ролики
3.аргонодуговый сварочный аппарт
4.держатель сварочной горелки
5.резервуар для воды циркуляционной системы
6.шкаф управления
7.устройство для правки
8.пильная резка
9. приемный стол
Состав линии :
1.Разматыватель механический
2.Основная формовочная машина
3.Сварочный аппарат
4.Отрезное устройство (пильное непрерывное)
5.Система автоматического управления (САУ)
6.Приёмный стол 4м
7.Ролики 60*70
8.ЗИП
Основные характиристики линии:
|
Материал трубы
|
08ps, серия углеродистой стали, Q235 оцинкованный лист, железный лист
|
|
Толщина трубы
|
2mm
|
|
Погрешность прямолинейности прокатываемой заготовки
|
≤±1,5 мм/1500 мм
|
|
Угловая погрешность прокатываемой заготовки
|
≤±1,5/1000 мм
|
|
Фиксированная погрешность длины прокатываемой заготовки
|
10 м±1,5 мм
|
|
Скорость производства
|
0-6m/min
|
|
Мощность
|
Общая мощность: (примерно 14KW)
Основная формовочная машина - 11KW
Сварочный аппарат - 3KW примерно
|
|
