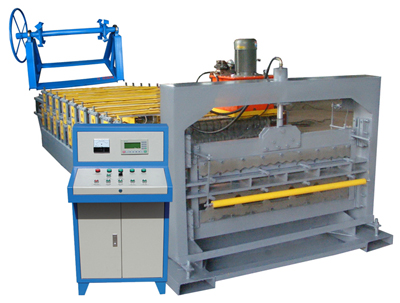

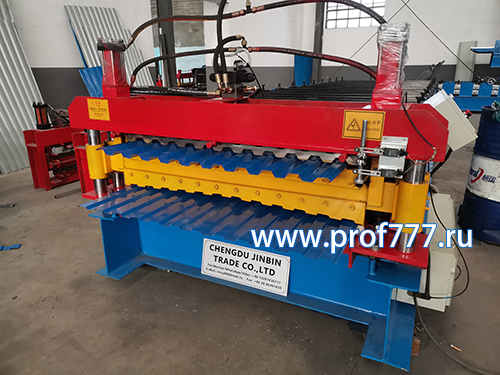

 Оборудование для производства профнастила С10 и С21

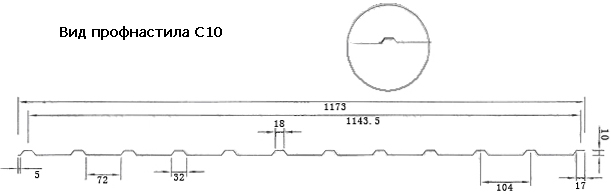

Вид профнастила C10:



Основные характиристики линии С10:
Толщина металла:0.3---1.2mm
ширина:  1250mm
скорость производства:0----12m/min
Кол-во рабочих клетей: 13клетей
Диаметр клетей:80mm
габариты:6.5m*1.8m*1.4m
мощность:   4kw

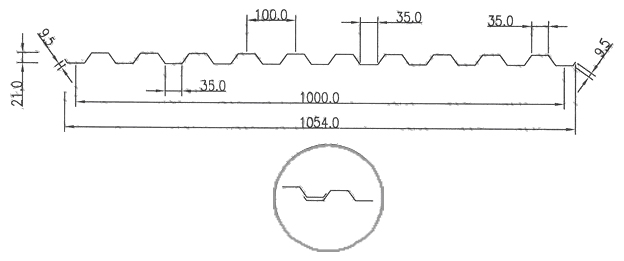

Вид профнастила C21:


Основные характиристики линии С21:
Толщина металла:0.3---1.2mm
ширина:  1250mm
скорость производства:0----12m/min
Кол-во рабочих клетей: 18клетей
Диаметр клетей:80mm
габариты:8.0m*1.8m*1.4m
мощность:   4kw
Общий вес линии С10 и С21: 7.5т.

Технология производства и состав линии:
Процесс технологии производства:подача металла---профилегиб ----гидра-вырезание----готовый профнастил
Состав линии:   1. Обычный разматыватель
                        2. плита введения металла
                        3. Стан профилегибочный
                        4. Отрезное устройство(автоматическое)
                        5. система гидравлического пресса
                        6. Система автоматического управления (САУ) фирмы Mitsubishi
                        7. счётчик
                        8. приемный штабелер

общие сведения конструкции линии
1. Обычный разматыватель
     Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 7т-3 штуки. Дополнительные катушки -2 штуки для разматывателя.
2. Плита введения металла
     Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

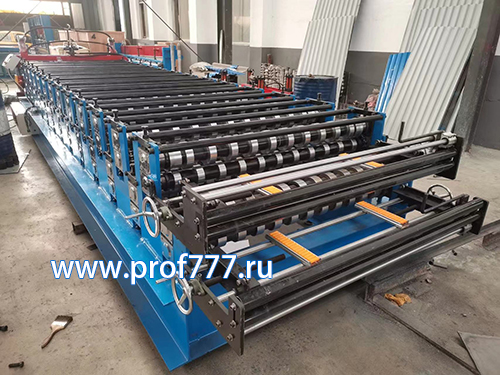

3. Стан профилегибочный
     Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.
4. Отрезное устройство(автоматическое)
     Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. (материал из Gcr12 ).
5. система гидравлического пресса
     Применение топливный насос зубчатки в управлении,
введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
   Состов:  гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
Мощность двигателя топливного насоса:4kw
Норма гидросмесь:46#

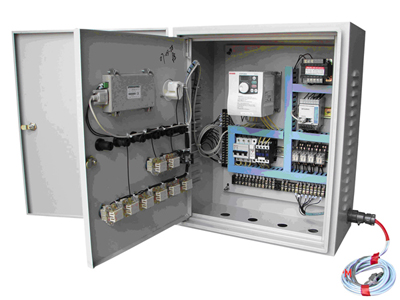

 6. Система автоматического управления (САУ)
     Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
- отсутствуют пусковые токи, вызывающие поломки электрической схемы);
- обеспечивает долговечность эксплуатации (щадящий режим);
- увеличение производительности и улучшение качества выпускаемой продукции  (отсутствие человеческого фактора);
- обеспечивает точность реза по длине +1мм на 6м профиля;


7. счётчик
     Счётчик считает отработанную длину профнастила и ИНПч.

8. приемный штабелер
     Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелера - по желанию Заказчика.Всего 2 шт.по длине 3 метра.

     Цена линии C10 и С21: 17,000 долларов в г.Маньчжурия (FOB Тяньцзинь КНР).Срок изготовления 35 дней.

     условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем в течение 5 банковских дней на момент отгрузки товара

     Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживание на год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.Устроиство к линии по требованию покупателя.
