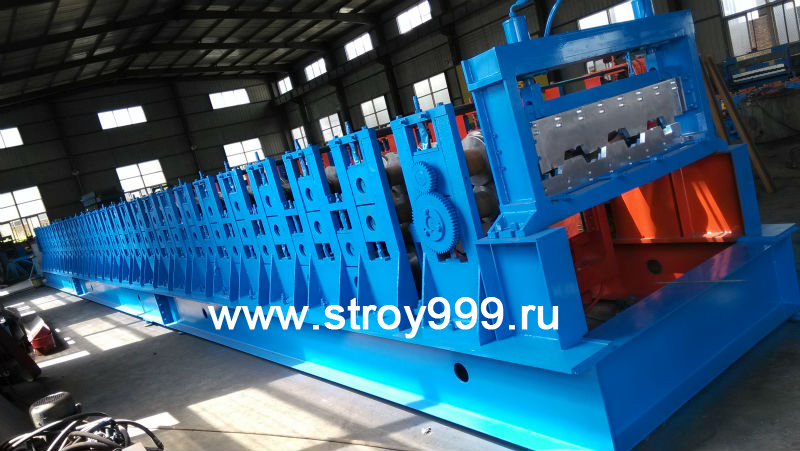

 Линия для производства профнастила HC44



Вид профнастила HC44

Основные характиристики линии:

Толщина металла:0.7и 0,8mm

Ширина обработки металла: 1400mm Скорость производства:0---15m/min

Кол-во рабочих клетей24клетей

Диаметр клетей:Φ80mm

Габариты:13500х1800х1650 мм

Вес оборудования : 10.0T

Мощность: 11kw+11kw+5.5kw+3.0kw=30.5kw

Технология производства и состав линии:

Процесс технологии производства подача металла---профилегиб

 ----гидра-вырезание----готовый профнастил

 Состав линии:

1. Двухпорный разматыватель

2. Плита введения металла

3Стан профилегибочный

4Отрезное устройство(автоматическое)

5. Система гидравлического пресса

Система автоматического управления (САУ) фирмы Mitsubishi

Счётчик

Приемный стол

общие сведения конструкции линии

1Двухпорный разматыватель



Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 7т. Мощность 3кВт.

2.Стан профилегибочный

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.

Толщина обработки оцинковки 0.7-0.8mm

Ширина входящей ленты: 1400мм

Кол-во рабочих клетей:24 клетей

Диаметр вала: 80мм

Скорость изготовления: 0-15метров за минуту

Мощность:22кВт.(скорость регулировки преобразованем частотой)

Сталь роликов: Cr12 закалкой HRC56-60градусов.

Цепь:1.5

3.Отрезное устройство(автоматическое)

Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.Это устройсиво входит ножа 2шт.(материал из Gcr12 ). По размеру резит компьютером.

4. Система гидравлического пресса

Применение топливный насос зубчатки в управлениивведение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состов :

гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт,

электромагнитный вентиль 2 пары.

Мощность двигателя топливного насоса:5,5kw

Норма гидросмесь:46#

5.Система автоматического управления (САУ)

Русское, английское меню.Японская PLC Mitsubishi,ЖК-сенсорный экран

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления (на базе современного контроллера Mitsubishi, стойка фирмы RITTAL). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

обеспечивает плавный пуск-стоп линии (пуск линии без рывков

нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей

отсутствуют пусковые токи, вызывающие поломки электрической схемы);

обеспечивает долговечность эксплуатации (щадящий режим);

увеличение   производительности   и   улучшение   качества   выпускаемой   продукции

(отсутствие человеческого фактора);

обеспечивает точность реза по длине плюс и минус 0.5мм на 6м профиля;

6. Счётчик считает отработанную длину профнастила и ИНПч

7. приемный стол

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Всего 2 шт.по длине 3 метра.

Цена линии: 27,000 долларов FOB Тяньцизинь Китай.

Срок изготовления:40 дней

Упаковка линии: покрытие оборудования ватерпруфа,деревянная подставка.

условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта , 70% оплачивается Покупателем после провери на заводе в Китае.

Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
